USTURMAÇA PERFORMANS TESTİ

Usturmaçalar, genellikle PIANC 2002 esaslarına göre test edilir.

Ustumaçalara özel bir pres altında, dik yönde ve basınç altında test yapılır.

PIANC 2002 esaslarına göre basınç yükleme hızı dakikada 2 - 8 cm aralığında yapılır ve test ortam sıcaklığı 23°C ± 5 c olmalıdır.

Bu testi yapmanın özelliği: Usturmaçanın reaksiyon kuvveti, minimum ve maksimum

sönümleme ( Absorbsiyon ) değerini bulmaktır. Tasarım değerine ulaşıldığı andaki sıkışma
( defleksiyon ) oranına kadar % 5 aralıklarla kaydedilir ve daha sonra absorbesi hesaplanır.

Performans değerinde tolerans ± %10 dur.

PIANC 2002 esasına göre yapılan bu test ile Usturmaçanın geminin yanaşma esnasındaki kinetik enerjisine karşı direnebilen absorbsiyon gücünü bulmak içindir.

Yani kinetik enerji ( joule) = Absorbsion gücüdür. ( N-m ) Emniyet katsayısı hariçtir. Katsayı geminin yanaşma pozisyonuna göre değerlendirilir.

Parelel yanaşmalarda geminin 2. Usturmaçaya yanaşıyormuş gibi hesabı yapılır. Baştan kara bağlantılarda ise bir usturmaça geminin kinetik enerjisini absorbsiyon edebilmelidir.

Emniyet kat sayısı 1,25 - 1,5 olarak alınır.

Firmamız, bütün bu testleri yapabilmektedir. Gerektiği taktirde Loyd ve sizlerin de gözetiminde yapmaktayız.

Kinetik enerji geminin yanaşma enerjisi = M . V² / 2 = Joule = ( N-m )

M= Geminin dolu olarak ağırlığı ( kg )

V = Geminin yanaşma hızı ( m/sn )

Bu enerji karşılığı absobe enerjisidir. N-m

LOADCELL İLE USTURMAÇA PERFORMANS TESTİ

Ürettiğimiz usturmaçalar ve diğer ürünlerimizin testini PIANC 2002 esaslarına göre kendimiz test yapmaktayız.

İstenildiği taktirde sizlerle de test yapabiliriz.

PANEL HESABI - PANEL ACCOUNT

P : Gövde basıncı - Hull pressures

R : Usturmaça reaksiyon kuvveti - Fender reaction force

W : Panel genişliği - Panel width

H : Panel yüksekliği - Panel height

Seçilen panel genişliği - Chosen panel width : 2 metre

Seçilen panel yüksekliği - Chosen panel height : 3 metre

Enerji sönümleme kapasitesi - Energy absorption capacity : 412,5 kN-m

Reaksiyon kuvveti - Reaction force : 1746 kN

Panele m² gelen kuvvet 1m² maksimum - The maximum force per m² on the panel is 1m² : < 200 - 300 kN/m² ~ 20 ile - and 30 Ton/m²

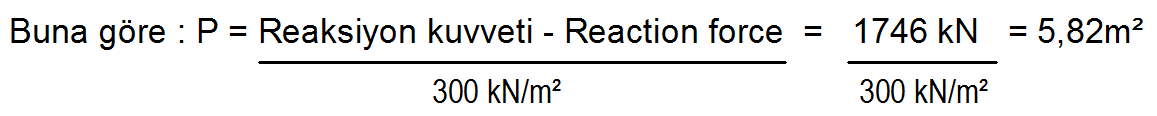

P = 5,82m² Hesaplanan panel alanı,bu alanı 6m² olarak alabiliriz - The calculated panel area can be taken as 6m²

Panelin 1m² gelen kuvvet - The force applied to 1m² of the panel = 1746 kN ÷ 6/m² = 291 kN/m²

Bu değerde - At this value < 300,00 kN/m² den küçüktür - is smaller than

Hesaplanan değerlere göre emniyet katsayısının altında çıkmaktadır - According to the calculated values, it is below the safety factor
