İSKELE BABASI
İSKELE BABASI

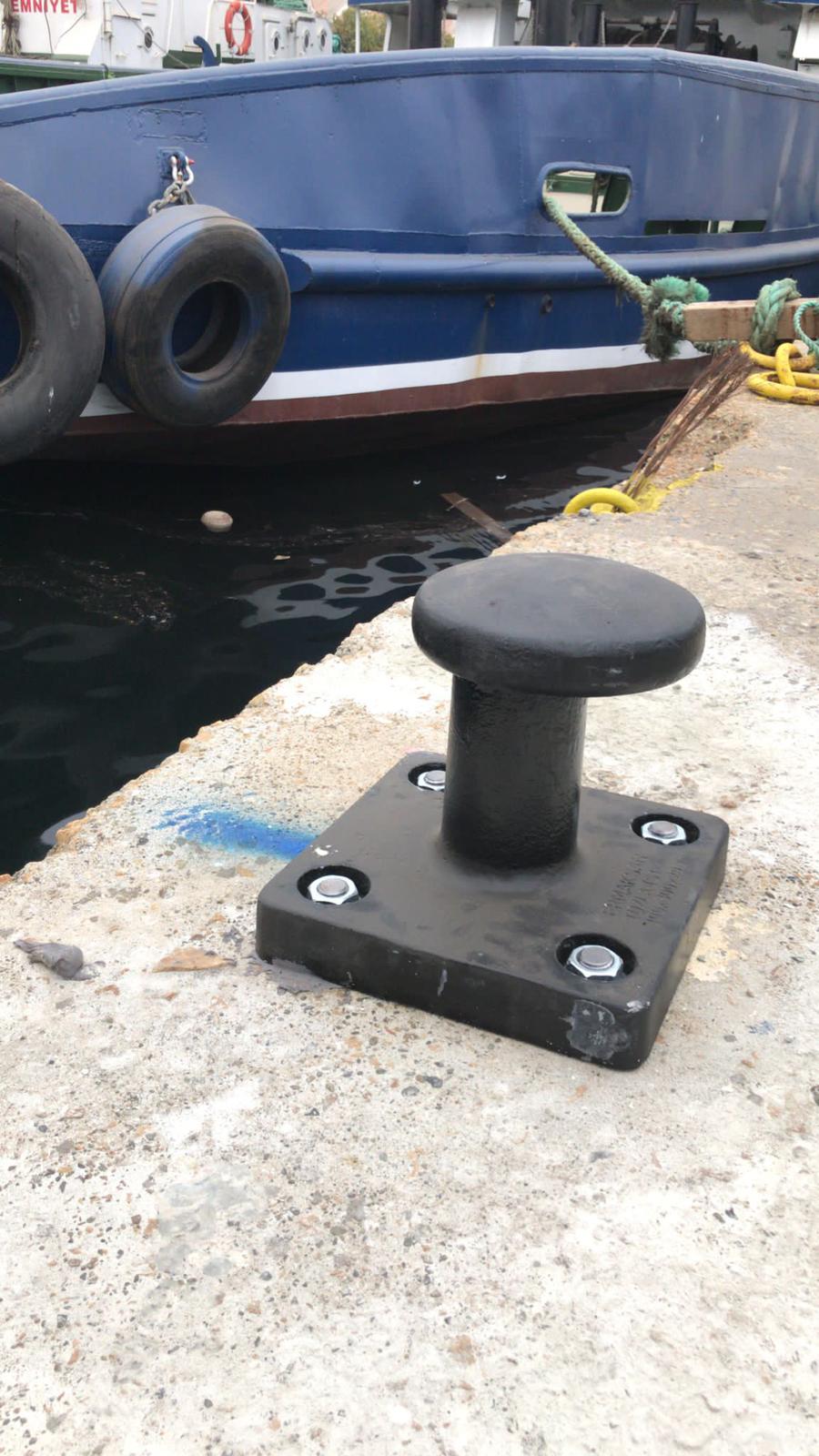

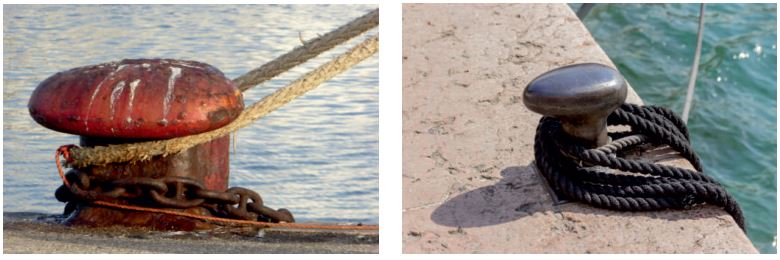

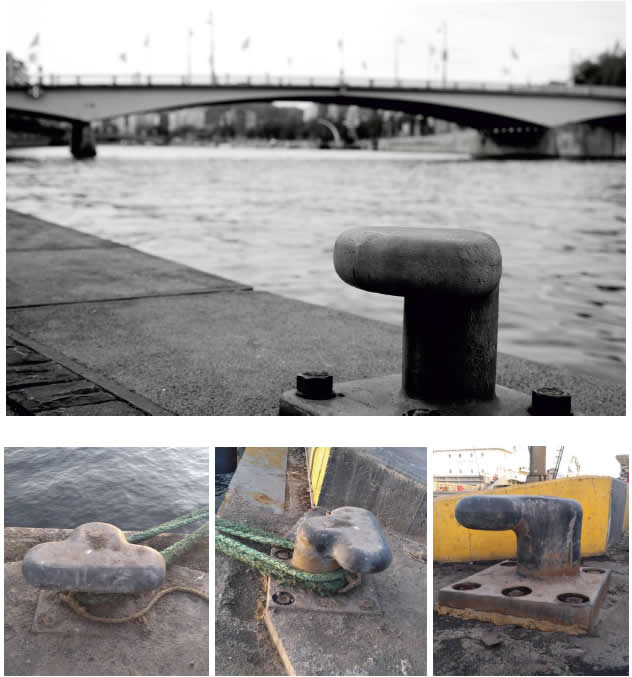

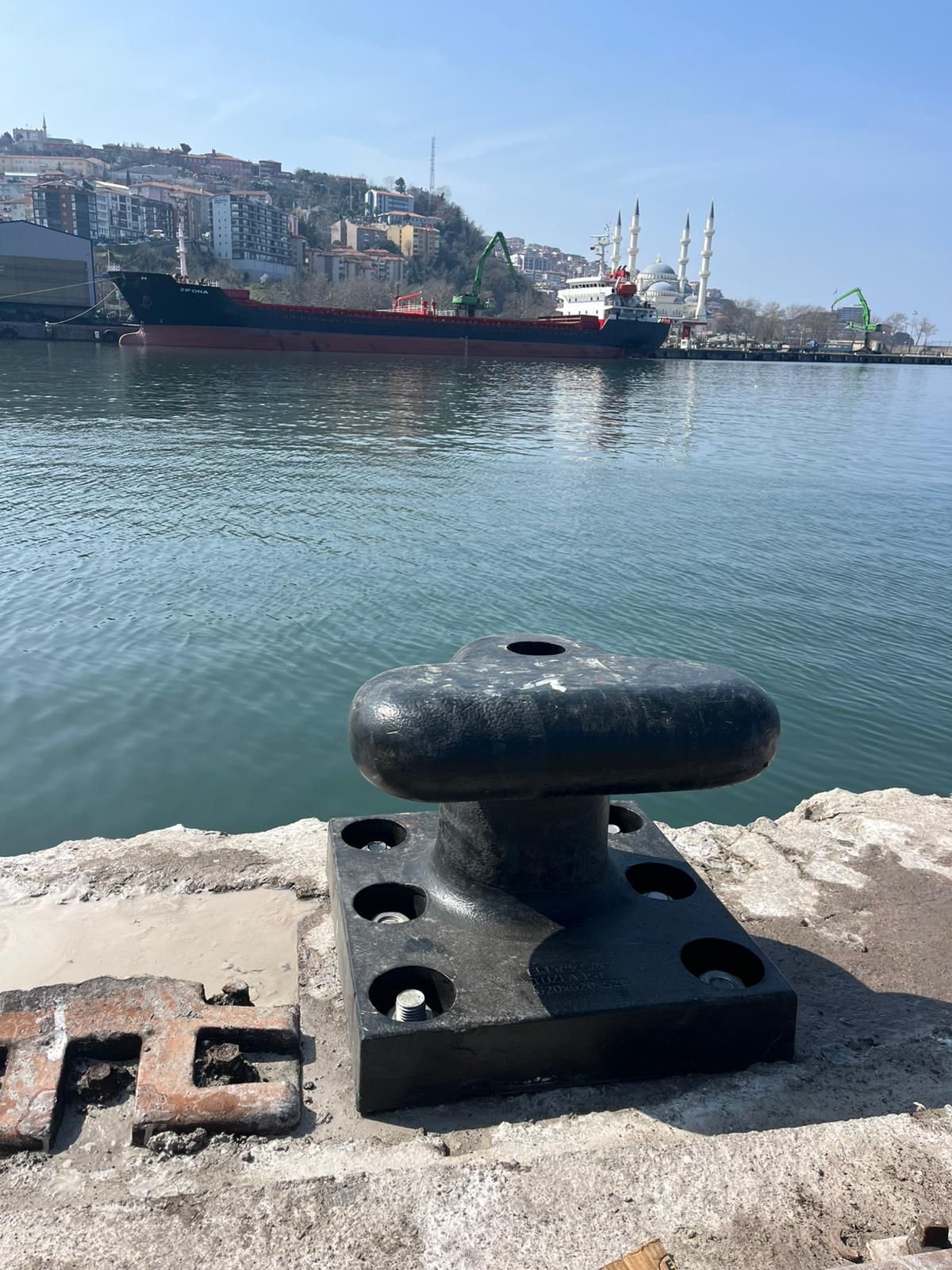

Liman veya rıhtımlara yanaşan gemilerin halatlarını bağlamak için iskelelere montajlanan veya sabitlenen halatların kaymaması ve çıkmaması için üst kısmı şişkin olan dökme demirden yapılan kütlelerdir.

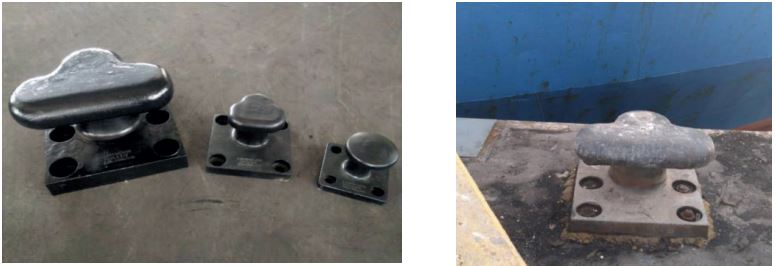

Ermaksan imalatları aşağıdaki çizelgelerde görüldüğü gibi 3 tip malzemeden üretilmiştir.
Pik döküm, Sifero döküm ve Çelik döküm olur. Bu döküm cinslerine ve kalitelerine göre İskele babalarının çekme kuvvetleri TYPE kodları olarak yazılmıştır.
Çekme kuvvetlerine göre bağlantı cıvata hesapları yapılmıştır. Daha fazla bilgi için lütfen firmamızı arayınız.
KOD | A | B | C | D | D-1 | E | F | G | H | K | K-1 | K-2 | K-3 | L | M | AĞIRLIK KG |
5-10 TON | 250 | 250 | 40 | Ø65 | Ø33-M27-M30 | 20 | 20 | 50 | 290 | 150 | - | - | - | 200 | 160 | 42 |
10-20 TON | 300 | 300 | 50 | Ø66 | Ø32-M27-M30 | 25 | 25 | 47,5 | 290 | 205 | - | - | - | Ø210-231 | Ø210-231 | 55 |
20-40 TON | 400 | 400 | 65 | Ø82 | Ø42-M36-M39 | 43 | 22 | 50 | 350 | 300 | - | - | - | 235 | 245 | 90 |
50-70 TON | 490 | 565 | 110 | Ø84 | Ø42-M36-M39 | 70 | 40 | 66 | 550 | 232 | 125 | 432 | 395 | 450 | 610 | 225 |
80-100 TON | 625 | 625 | 105 | Ø120 | Ø48-M42-M45 | 52,5 | 52,5 | 82,5 | 545 | 230 | 460 | - | - | 450 | 610 | 310 |
1-MALZEME: ÇELİK DÖKÜM GS 52 (DIN 1681) KALİTESİ İLE İMAL EDİLMİŞTİR.
2-MALZEME: SFERO DÖKÜM GGG-40 (DIN 1563) KALİTESİ İLE İMAL EDİLMİŞTİR.
3-MALZEME: PİK (GRİ) DÖKÜM GG-25 (DIN EN 1561) KALİTESİ İLE İMAL EDİLMİŞTİR.
