SİMİT KAPLİNLER
SİMİT KAPLİNLER
SİMİT KAPLİNLER

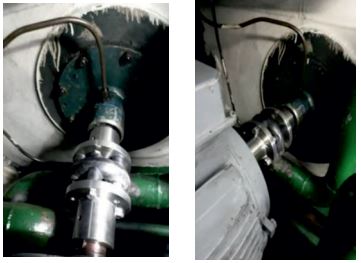

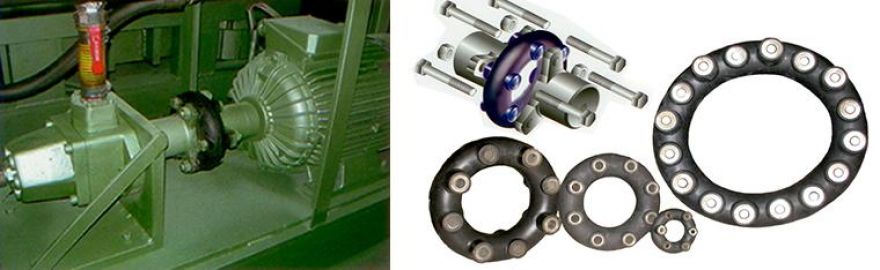

Montaj ve demontajı kolay kaplinlerdir. İki çelik kaplin arasına takılır iki modeli vardır. Boynuzlu ve düz ( boynuzsuz ) modellerdir. Boynuzlu modeller montaj resimde ve görselde de görüldüğü gibi iki flanş arasına bağlanır cıvata kafaları içinde kalır. Sistem sökülmeden kaplin değiştirilebilir.

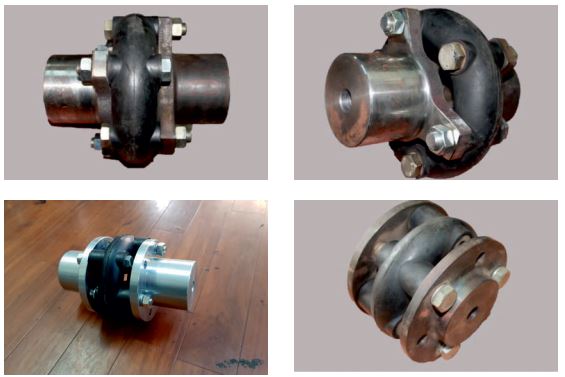

DÜZ MODEL BOYNUZLU MODEL
|

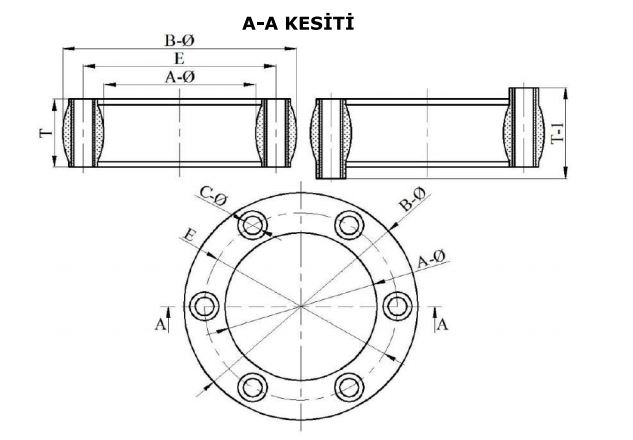

KOD |
A-Ø |
B- Ø |
C- Ø |
E |
T |
T-1 |
Ağırlık kg. |
|
Ø120xE:90x6-Ø10,5 |
Ø60 |
Ø120 |
6-Ø10,5 |
90 |
44 |
56 |
0,780 |
|
Ø150xE:108x6-Ø12,5 |
Ø70 |
Ø150 |
6-Ø12,5 |
108 |
60 |
75 |
1,960 |
|
Ø230xE:186x6-Ø20,5 |
Ø112 |
Ø230 |
6-Ø20,5 |
186 |
68 |
|
3,500 |
|
Ø260xE:212x6-Ø20,5 |
Ø140 |
Ø260 |
6-Ø20,5 |
212 |
68 |
|
3,760 |
|
Ø260xE:210x8-Ø20,5 |
Ø140 |
Ø260 |
8-Ø20,5 |
210 |
78 |
|
4,740 |
|
*Ø292xE:230x8-Ø20,5 |
Ø162 | Ø292 | 8-Ø20,5 | 230 | 70 | 120 | 8,500 |
|
Ø330xE:260x8-Ø23 |
Ø180 |
Ø330 |
8-Ø23 |
260 |
115 |
140,5 |
11,380 |
|
Ø575xE:475x16-Ø24,5 |
Ø375 |
Ø575 |
16-Ø24,5 |
475 |
168 |
225 |
48,220 |
Not: İstenilen ölçülerde simit kaplin imalatı yapılır.
" * " Arge aşamasındadır.
