W Tipi Usturmaça

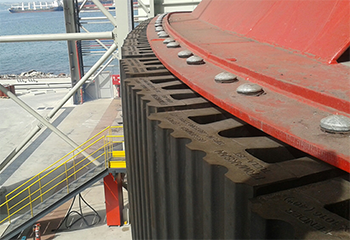

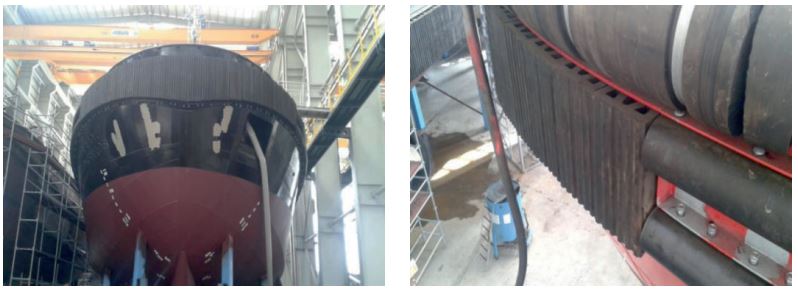

Bu tip usturmaçalar darbeyi diğer anahtar tip usturmaçalara göre daha kuvvetli alır. alın tarafı kanallı olduğu için sürtünme kuvveti azdır. Sürtünme kuvveti az fakat darbe kuvveti daha fazladır. bu nedenden dolayı romörkörlerde olduğu kadar iskelelerdede kullanılabilir.
"G" Ölçüsü Montaj Mili. +1mm

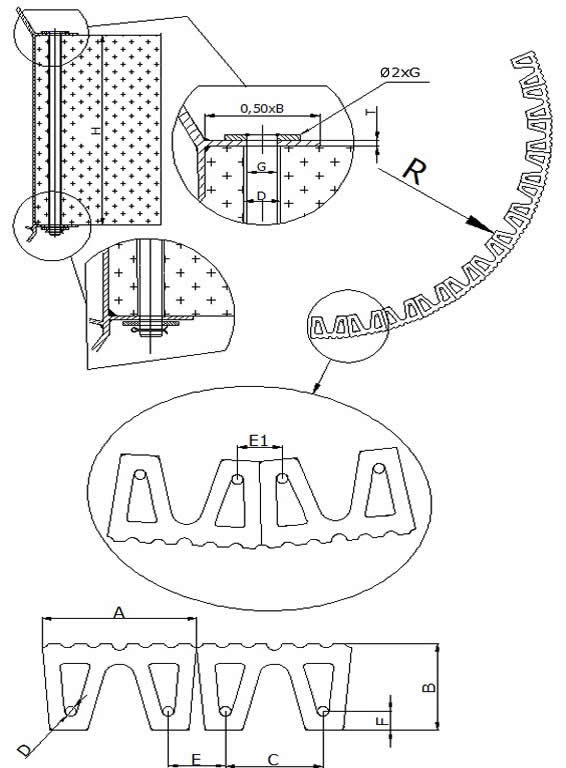

TİP - W | A | B | C | D | E | E1 | F | G | H (mm-ınch) | R(min) | T | Ağırlık kg |
240x150x1016 (40") | 240 | 150 | 150 | 25 | 90 | 70 | 35 | 20 | 1016(40") | 1224 | 10 | 29 |
320x200x1016 (40") | 320 | 200 | 200 | 30 | 120 | 90 | 40 | 25 | 1016(40") | 1630 | 12 | 49 |
480x300x1016 (40") | 480 | 300 | 300 | 40 | 180 | 140 | 60 | 35 | 1016 (40") | 2400 | 16 | 125 |
480x300x1524 (60") | 480 | 300 | 300 | 40 | 180 | 140 | 60 | 35 | 1524 (60") | 2400 | 16 | 187 |
640x400x1016 (40") | 640 | 400 | 400 | 50 | 240 | 185 | 90 | 45 | 1016 (40") | 3250 | 18 | 200 |
640x400x1524 (60") | 640 | 400 | 400 | 50 | 240 | 185 | 90 | 45 | 1524 (60") | 3250 | 18 | 300 |
800x500x1016 (40") | 800 | 500 | 500 | 60 | 300 | 235 | 120 | 55 | 1016 (40") | 4000 | 20 | 318 |
800x500x1524 (60") | 800 | 500 | 500 | 60 | 300 | 235 | 120 | 55 | 1524 (60") | 4000 | 20 | 477 |
USTURMAÇALARIMIZ İSTENİLEN RENKLERDE İMAL EDİLEBİLİR ve ÇEŞİTLİ BOY ÖLÇÜLERİNDE KESİLEBİLİR

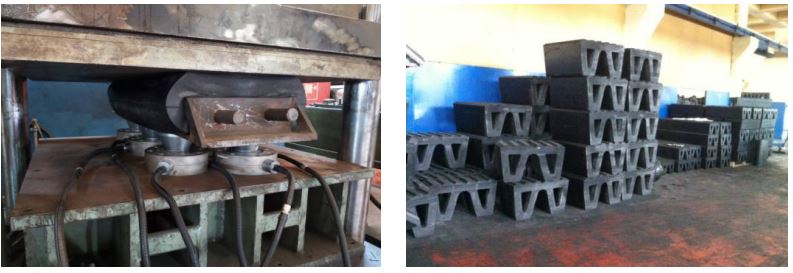

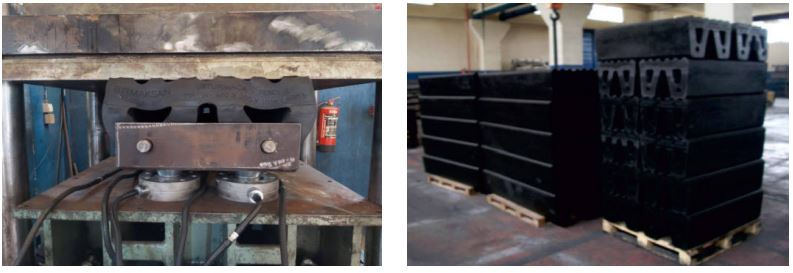

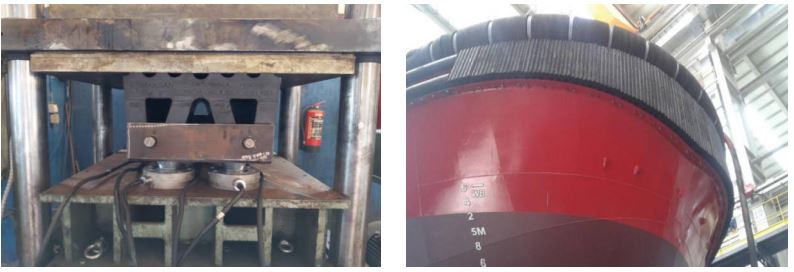

DEFLECTION TEST OF: W TYPE FENDER 480x300x1016 (40") | |||||
Test Place : Ermaksan Factory/Gebze Industrial Zone | |||||
Date :16.11.2019 11:44:26 | |||||
Test Equipment: 12.press | |||||
Free height of Fender: 300 | |||||
Hardness of fender Material: 70+2 shore | |||||
Hardness of fender Material: 6S SHORE Conpany Name: ERMAKSAN GEMİ | |||||
1 kg=9.81 Newton 1000 Newton=1K n |

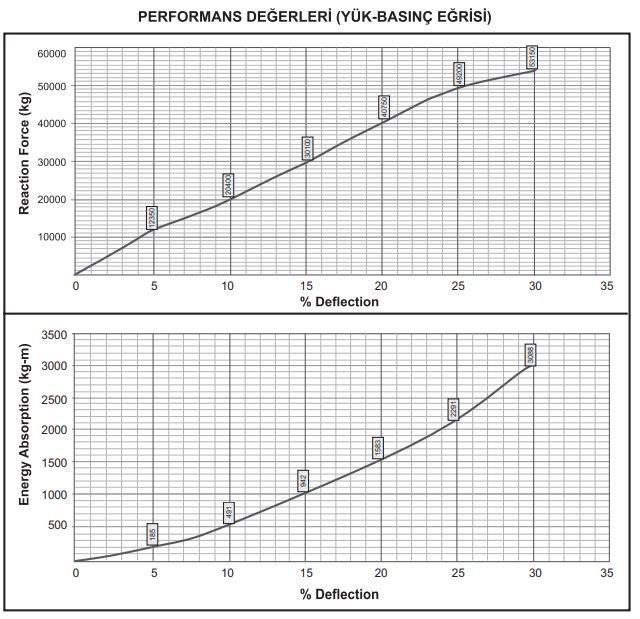

OPERATION STEPS | Reaction Force | Energy Absorption Force | |||
Deflection | kg | (Kn) | kg-m | (Kn-m) | |
Steps 1 5% | 285 mm | 12350 | 121,154 | 185 kg-m | 1,814 Kn-m |
Steps 2 10o/ | 270 mm | 20400 | 200,124 | 491 kg-m | 4,816 Kn-m |
Steps 3 15% | 255 mm | 30100 | 295,281 | 942 kg-m | 9,241 Kn-m |
Steps 4 20o/ | 240 mm | 40750 | 399,758 | 1553 kg-m | 15,234 Kn-m |
Steps 5 25o/ | 225 mm | 49200 | 483,652 | 2291 kg-m | 22,474 Kn-m |
Steps 6 30% | 210 mm | 53150 | 521,402 | 3088 kg-m | 30,293 Kn-m |
