Anahtar Tipi Usturmaça
ERMAKSAN Anahtar tipi usturmaçaları montajı ve tamiri kolay olan usturmaçalardır. Boyları birbirinbe ilave edilerek uzatılabilir.
Usturmaçalar (NR) kauçuktan imal edilmektedir. Darbeye, deniz suyuna ve güneş ışınlarına (ozon) dayanıklıdır. Darbenin fazla olduğu kuvvetleri esneklikle alır. D tipi usturmaçalardan daha dayanıklı ve kuvvetlidir.
Anahtar tipi usturmaçalar lastik sertliği shore A 70 ± 5 olarak üretilmektedir.
Her türlü teknik bilgi, değişik ölçü seçenekleri için için firmamızı arayabilirsiniz.
NOT: Usturmaçalarımız; TSE K46 Normlarına göre imal edilmiş olup, Loyd sertifikaları mevcuttur.

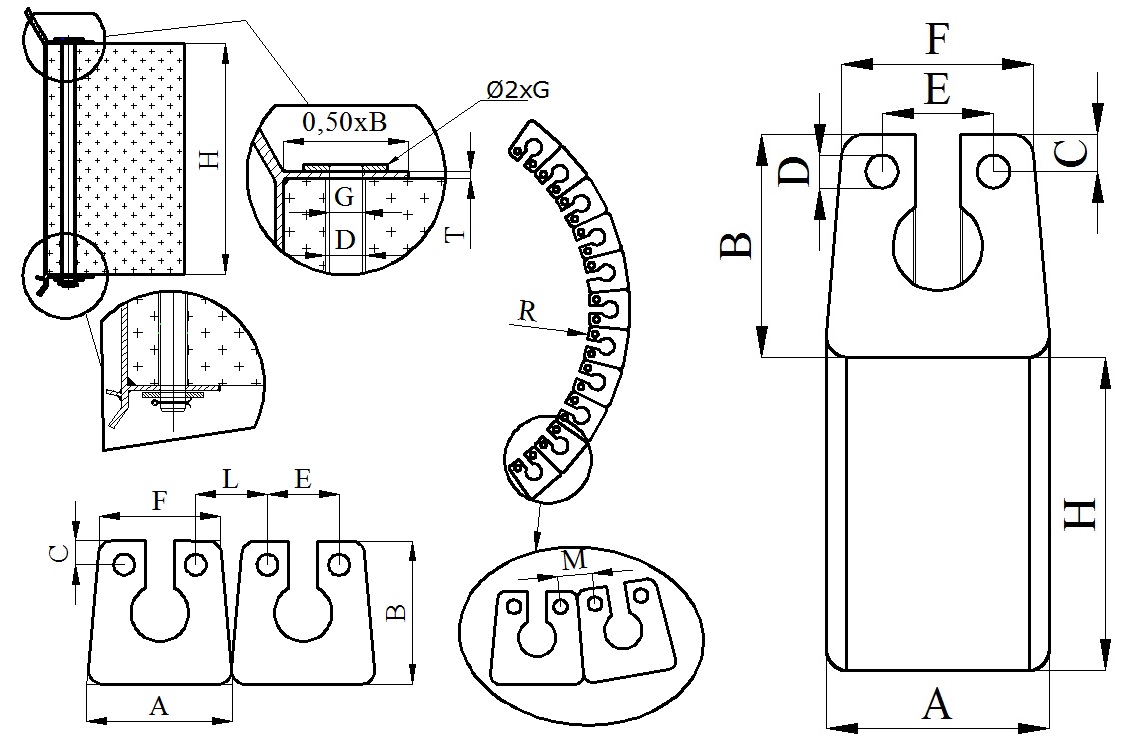

TİP | A | B | C | D | E | F | G | T | L | M | R | H | Ağırlık |
300x300x254 (10") | 300 | 300 | 50 | 40 | 150 | 250 | 35 | 16 | 150 | 105 | 1415 | 254 (10") | 22 |
300x300x355 (14") | 300 | 300 | 50 | 40 | 150 | 250 | 35 | 16 | 150 | 105 | 1415 | 354 (14") | 30 |
300x300x508 (20") | 300 | 300 | 50 | 40 | 150 | 250 | 35 | 16 | 150 | 105 | 1415 | 508 (20") | 44 |
300x300x762 (30") | 300 | 300 | 50 | 40 | 150 | 250 | 35 | 16 | 150 | 105 | 1415 | 762 (30") | 66 |
300x300x1016 (40") | 300 | 300 | 50 | 40 | 150 | 250 | 35 | 16 | 150 | 105 | 1415 | 1016 (40") | 88 |
300x300x1524 (60") | 300 | 300 | 50 | 40 | 150 | 250 | 35 | 16 | 150 | 105 | 1415 | 1524 (60") | 132 |
250x250x1016 (40") | 250 | 250 | 50 | 35 | 125 | 206 | 30 | 14 | 125 | 90 | 1180 | 1016 (40") | 58 |
200x200x1016 (40") | 200 | 200 | 35 | 28 | 100 | 170 | 25 | 12 | 100 | 70 | 943 | 1016 (40") | 37 |
150x150x1016 (40") | 150 | 150 | 25 | 22 | 75 | 127 | 20 | 10 | 75 | 55,5 | 720 | 1016 (40") | 21 |
250x250x250 (special) | 250 | 250 | 50 | 32 | 150 | 228 | 30 | 14 | 100 | 82 | 2600 | 250 | 16 |

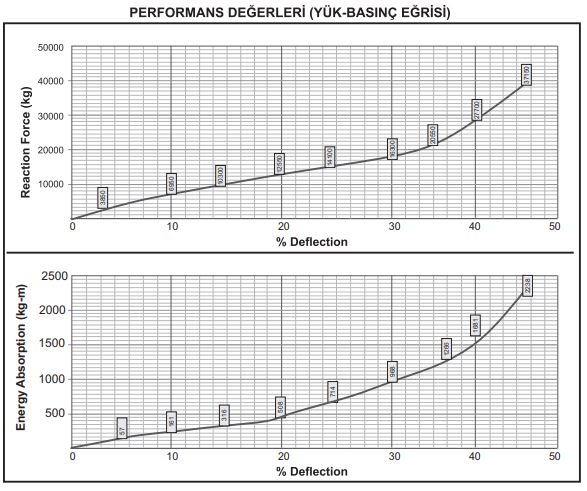

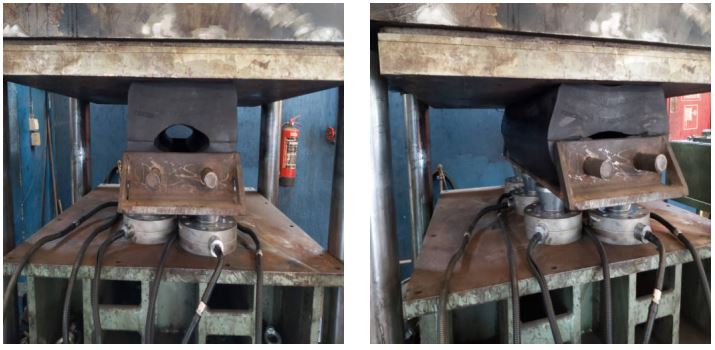

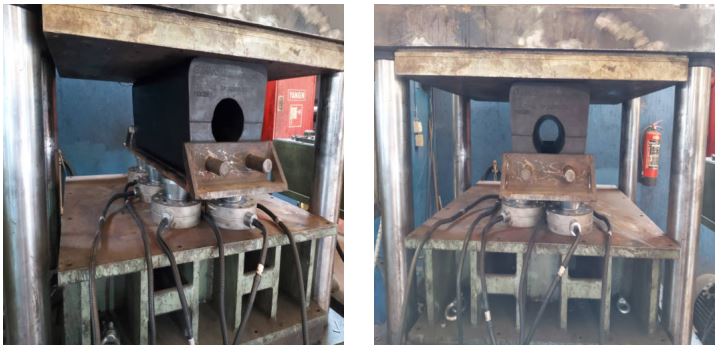

DEFLEKSİYON TESTİ
Not : Usturmaçalarımız PIANC 2002 standartlarına göre test yapılır.
DEFLECTION TEST OF: KEY TYPE FENDER 300x300x762 (30") | |||||
Test Place : Ermaksan Factory/Gebze Industrial Zone | |||||
Date :16.11.2019 11:12:34 | |||||
Test Equipment: 12.press | |||||
Free height of Fender: 300 | |||||
Hardness of fender Material: 65 Shore A Company Name: ERMAKSAN GEMİ | |||||
1 kg=9.81 Newton 1000 Newton=1K n |
OPERATION STEPS | Reaction Force | Energy Absorption Force | |||
Deflection | kg | (Kn) | kg-m | (Kn-m) | |
Steps 1 5% | 285 mm | 3850 | 37,769 | 57 kg-m | 0,559 Kn-m |
Steps 2 10o/ | 270 mm | 6950 | 68,18 | 161 kg-m | 1,579 Kn-m |
Steps 3 15% | 255 mm | 10300 | 101,043 | 315 kg-m | 3,09 Kn-m |
Steps 4 20o/ | 240 mm | 12550 | 123,116 | 503 kg-m | 4,934 Kn-m |
Steps 5 25o/ | 225 mm | 14100 | 138,321 | 714 kg-m | 7,004 Kn-m |
Steps 6 30% | 210 mm | 16300 | 159,903 | 958 kg-m | 9,397 Kn-m |
Steps 7 35% | 195 mm | 20550 | 201,596 | 1266 kg-m | 12,419 Kn-m |
Steps 8 40% | 180 mm | 27700 | 271,737 | 1681 kg-m | 16,49 Kn-m |
Steps 9 45% | 165 mm | 37150 | 364,442 | 2238 kg-m | 21,954 Kn-m |
DİĞER TEST DEĞERLERİ İÇİN FİRMAMIZI ARAYABİLİRSİNİZ
ÖZEL İMALAT USTURMAÇALAR

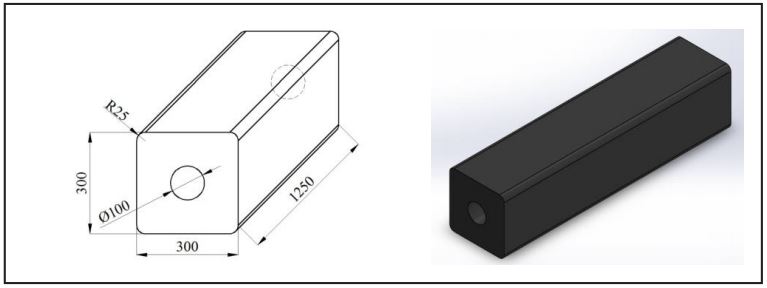

Özel Usturmaça : 300x300xØ100x1250 - Ağırlık: 196 kg
