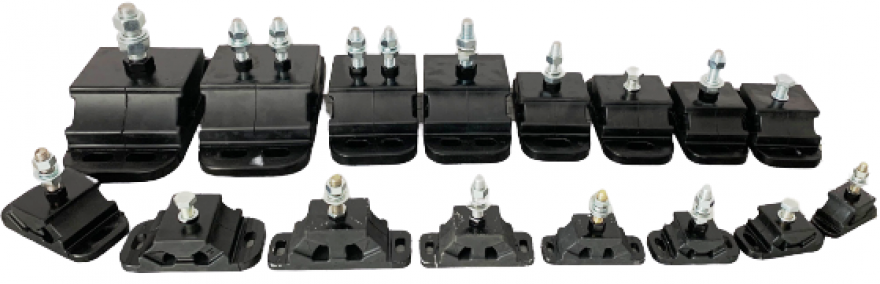

Köprü tipi vibrasyon takozları üretimini yaptığımız bu tip vibrasyon takozları ileri,geri,aşağı,yukarı kuvvetlerde lastiğin diğer takozlarımızdan daha kalın olması ve ileri,geri hareketlerinde iki açısal yüzeye ve üst bağlantı parçasınında açılı olması sebebiyle bu yüzey kuvvetleride ve vibrasyonu daha esnek bir şekilde karşılamaktadır.

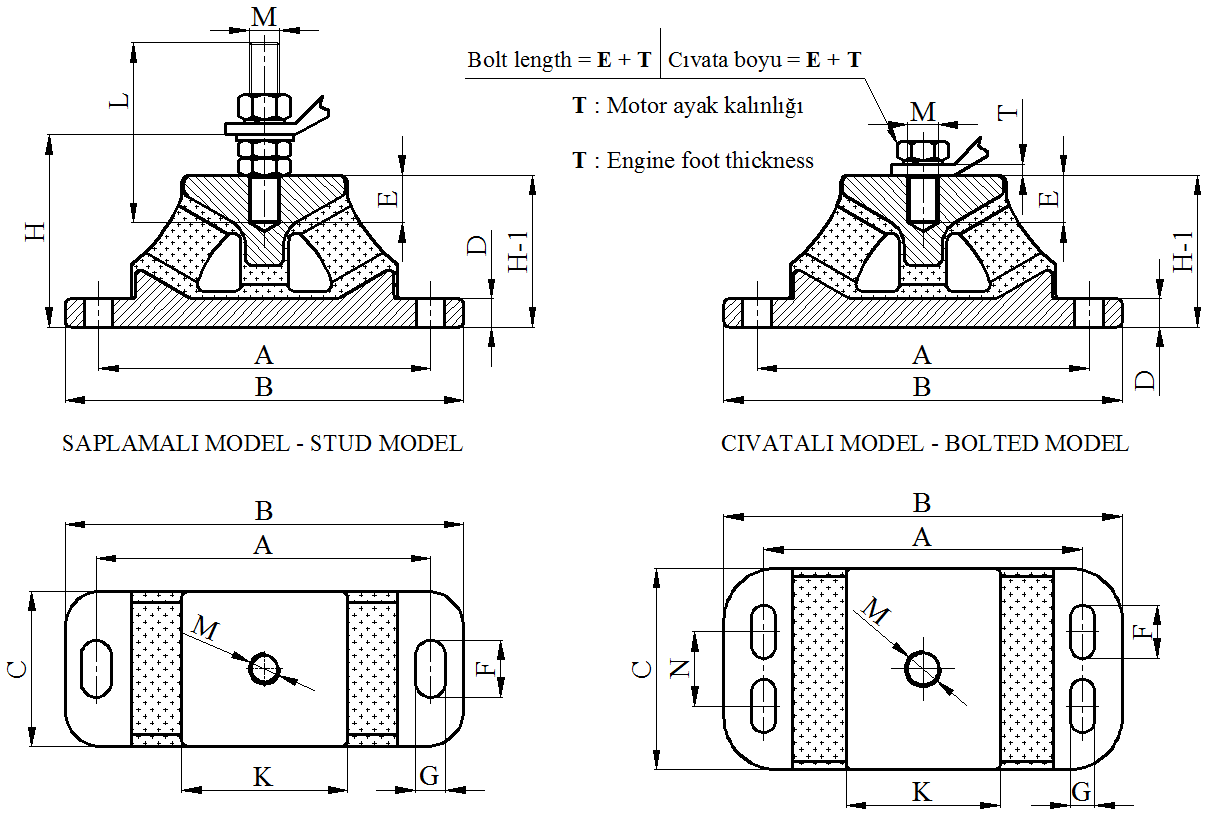

Aşağıdaki detay ölçülerindede görüleceği gibi köprü sistemi ayaklar ve destek lastikleri ile kuvvetlendirilmiştir.ürün kodlarımız şu şekilde ifade edilir; “E: vibrasyon takozunun bağlantı ekseni mm ve inch şeklinde ifade edilir.”
örneğin: E:100-E:105-E:125-E:140-E:160-E:175-E:180-E:200-E:250-E:300  gibi.

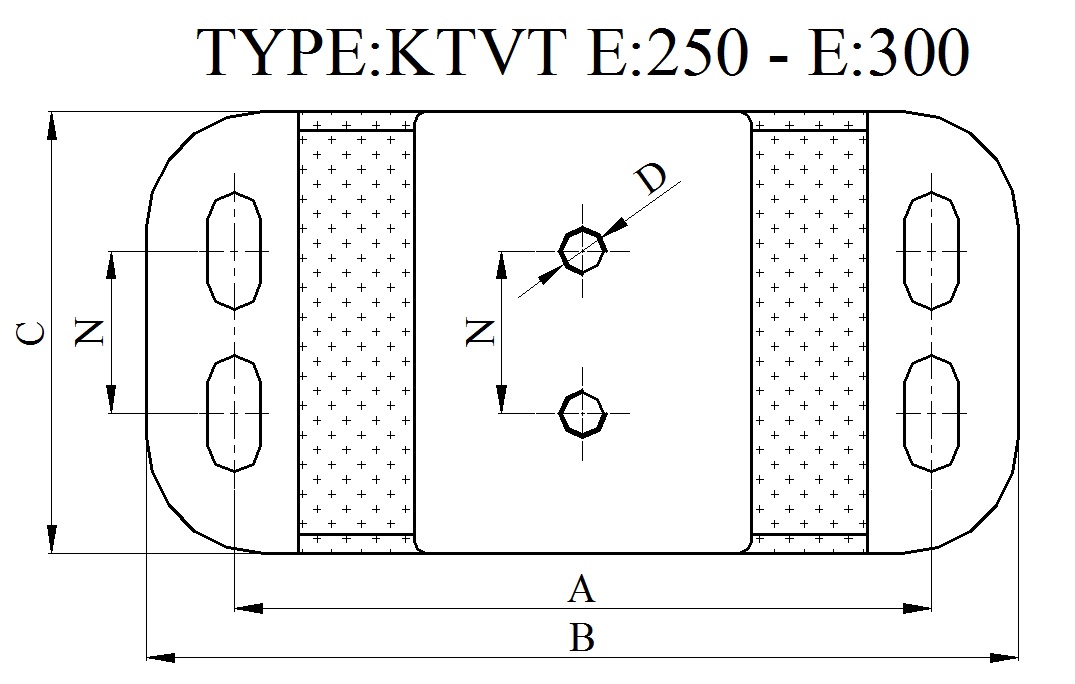

TİP KTVT : KÖPRÜ TİP VİBRASYON TAKOZU DETAY ÖLÇÜLERİ

Z: AĞIRLIĞA GÖRE ORTALAMA ESNEME MİKTARI ( Kg/mm ) SERTLİK - HARDNESS SHORE A +3 MAY BE TOLERANCE

TİP	A	B	C	D	E	F	G	H min. - max.	H-1	K	L	M	N	SHORE A : 40	SHORE A : 50	SHORE A : 60	SHORE A : 70	AĞIRLIK KG
KTVT - E:100	100 - 4"	130	60	14	15	25	12	72 - 90	50	55	75 - (85)	M12 - (M16)	-	170/30	270/3	300/3	600/3	0,700
KTVT - E:105	105 - 4 1/8"	126	49	11	15	18	9	72 - 90	50	53	75	M12	-	95/3	150/3	240/3	310/3	0,500
KTVT - E:125	125 - 127 - 5"	152	50	11	20	19	10	80 - 100	56	61	85	M14	-	80/3	170/3	190/3	225/3	0,700
KTVT - E:140	140 - 5 1/2"	170	60	12	20	24	12	85 - 115	66	68	95	M16	-	90/3	190/3	225/3	335/3	1,000
KTVT - E:160	160 - 4 1/4"	200	95	17	25	32	16	88 - 110	65	73	105	M18	-	260/3	400/3	435/3	760/3	1,750
KTVT - E:175	175 - 6 7/8"	210	65	15	25	29	14	98 - 120	75	85	95	M16	-	120/3	230/3	280/3	400/3	1,400
KTVT - E:180	180 - 7 1/8"	225	110	20	30	35	18	100 - 130	75	89	120	M20	-	270/3	530/3	650/3	1000/3	2,700
KTVT - E:200	200 - 8"	260	125	22	30	45	22	110 - 145	80	95	120	M20	-	360/3	550/3	680/3	1260/3	3,350
KTVT - E:250	250 - 9 7/8"	315	156	25	45	40	20	140 - 160	100	120	150	M24	60	435/3	830/3	930/3	1680/3	6,500
KTVT - E:300	300 - 11 7/8"	375	190	25	45	50	22	157 - 178	116	145	160	M30	70	600/3	1250/3	1500/3	2300/3	10,600

TİP	A	B	C	D	N	AĞIRLIK
KTVT - E:250	250 - 9 7/8"	315	156	M20	60	6,650
KTVT - E:300	300 - 11 7/8"	375	190	M20	70	10,200



KTVT – E:250 – E:300 ÜSTTEN TEK ve ÇİFT BAĞLANTILI 2 AYRI MODELİ VARDIR.



NOT: ( T ) ÖLÇÜSÜ MOTOR AYAK KALINLIĞINI İFADE EDER BU ÖLÇÜLER DEĞİŞİKLİK GÖSTEREBİLİR

CİVATA BOYUNU BULMAK İÇİN ( E ) DİŞ DERİNLİK ÖLÇÜSÜ + ( T )  MOTOR AYAK KALINLIĞININ ÖLÇÜSÜNÜ TOPLAYIP BULABİLİRSİNİZ.

BU RESİM ERMAKSAN 'IN MALI OLUP ,HİÇ BİR ŞEKİLDE DAĞITILAMAZ

VE KOPYALANAMAZ . HER TÜRLÜ DEĞİŞİKLİK YAPMA HAKKI SAKLIDIR .

Yukarıda sertlik; Shore A: 40 , 50 , 60 , 70 olarak verilmiştir.Çizelgede 3 mm deki esneme kg değeri 10’a bölündüğünde çıkan rakam bir vibrasyon takozuna gelen (HP) beygir gücüdür 4 ile çarpıldığında motorun gücünü bulmuş olursunuz bu değer emniyet katsayılıdır.
Motorunuz marin tipi ise çizelgede “Z” ile gösterilen kg/mm esnemeyi ifade eder.KTVT köprü tipi vibrasyon takozunun motorunuza göre seçimi şu şekilde yapabilirsiniz.
Her modelimizin dört çeşit lastik sertliği vardır.Shore A 40,50,60,70 sertlikleri vardır ve her delik eksenine göre absorbe edecek güçte ( E ) eksen bulunabilir.

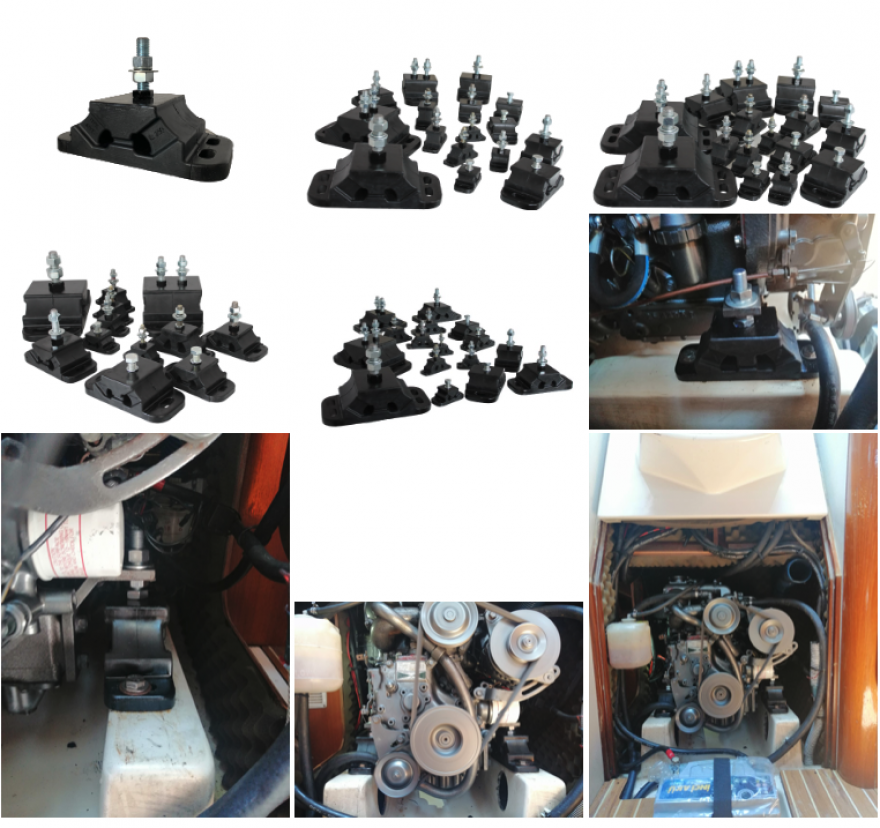

KTVT-E:175 – 6 7/8" kodlu olan vibrasyon takozumuz YANMAR makine takozu eksenlerine uygundur ve daha esnek (flexible) dır.Diğer motor takozlarına da çok rahat bir şekilde bağlanılabilir.

örnek: 80 HP gücünde motorun eski takoz ekseni E:140 ise yine aynı eksene KTVT E:140, Shore A 50 sertlikteki vibrasyon takozunu kullanmalısınız çünkü;
 Z değeri = 190/3 mm dir;
örnek: 190 /10 =  19 HP x 4 = 76 HP ifade eder.
            Marin dışında jenaratör kompresör vibrasyonla iligili başka makinelerde vidalı sistemi kullanabilirsiniz ve 3 mm esnemedeki kuvveti alarak montaj yapılan takoz miktarı ile çarparak taşıma gücünü bulabilirsiniz bu kuvvet maksimumdur %50 kuvvete kadar düşürülebilir.
