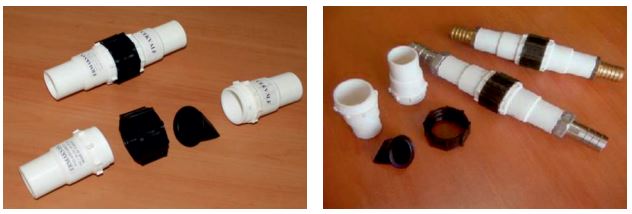

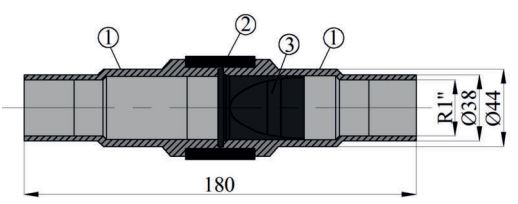

ÇEKVALF
Pompalarda emişin daha iyi olabilmesi için emilen sıvının geri kaçmaması gerekir.Bizim sistemimiz lastik valfli olduğu için ve gövde kısmıda plastikten imal edilmiştir.Bu nedenle bizim valflerimizi su-yağlı-mazotlu-asitli gibi sıvı sisteminde rahatlıkla kullanılabilir..
Takılabilir hortum ölçüleri:
R 1/2" - R 1"- R 1 1/4"- R 1 1/2"
| NO | PARÇA ADI | PARÇA SAYISI | MALZEME |
| 1 | HORTUM GÖVDESİ | 2 | MOBLEN PLASTİK |
| 2 | LASTİK TUTUCU GÖVDE | 1 | MOBLEN PLASTİK |
| 3 | LASTİK VALF | 1 | LASTİK (NR) - (NBR) |

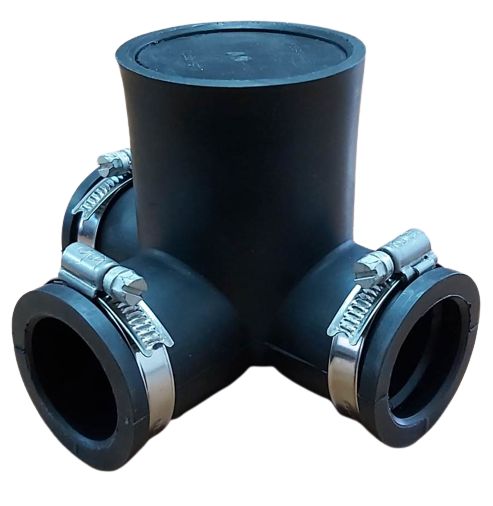

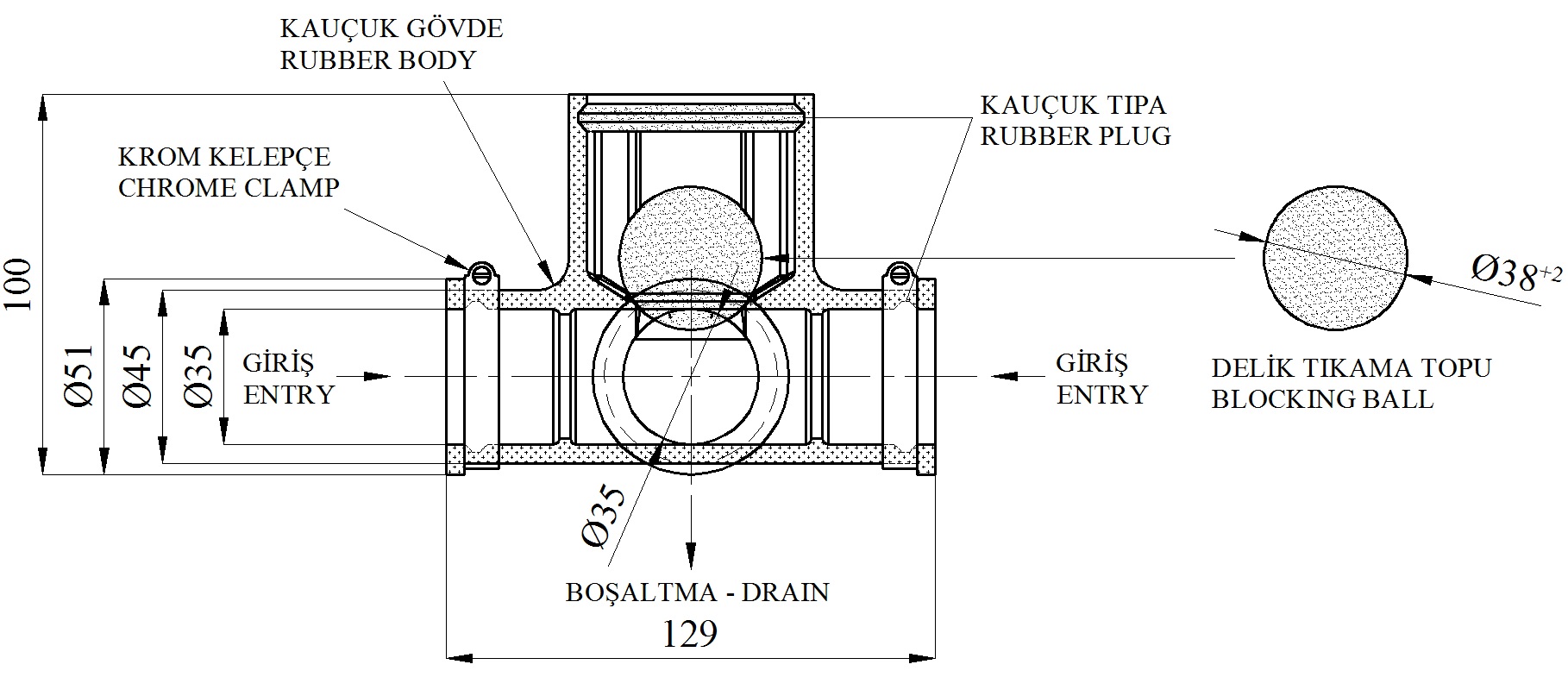

ÇİFT GİRİŞLİ ÇEKVALF
Üretimini yapmış olduğumuz bu valf sistemi iki yönlü ve tek yönlü olarakta kullanılabilen bir sistemdir. Ürün tamamen lastik kauçuk imal edilmiştir.İç kısmında valf görevini yapmakta olan top bulunmaktadır.Boru bağlantı olan yerleri krom kelepçe ile sıkılıp kullanılmayan yeri kör tapa ile kapatılmaktadır.Boru bağlantı yerleri R1 ¼” ten R 3/8” ölçüsüne kadar adaptör bağlanabilir.
Lastik olmasının amacı gemilerde ve yatlarda marin sistemlerinde genellikle vibrasyon olduğundan metal ve plastik malzemeler çatlamaya ve kırılmaya daha elverişlidir kauçukta bu olay tam tersidir esneme ve titreşime oldukça dayanıklıdır ve vibrasyonu absorbe eder.Klimaların tahliye suyu (Drain) ve klimanın geri vakumunda valf kapanır ani basınç emişteki boşaltmaya engel olur klima santralindeki sabit su akışını sağlamak ve tahliye (Drain) borusuna fazla girmemesini sağlar ve geri dönüşümünde pis kokuların klimaya gitmesine engel olur çevreye yayılmaz.
Bu sistem aynı zamanda yatlarda,lavabolarda geri gelebilen kokuların gelmemesini önler.

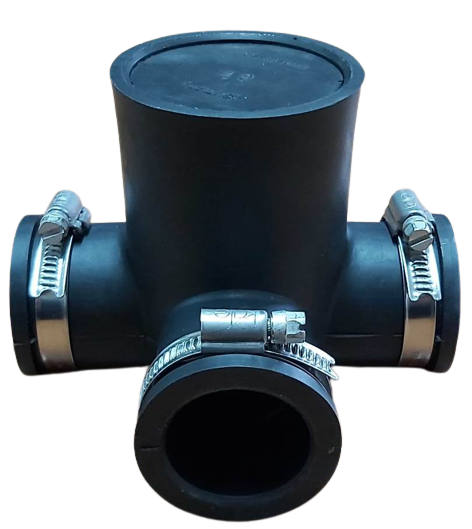

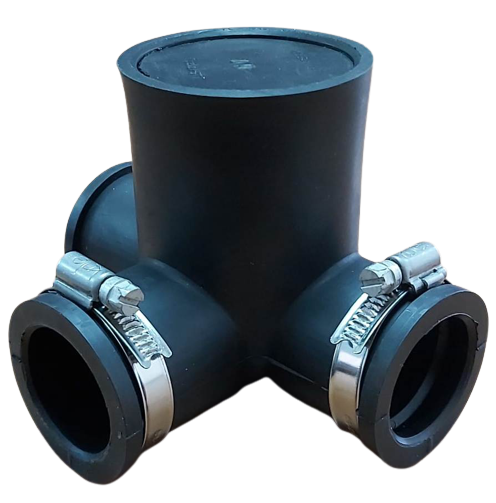

Aşağıdaki görmüş olduğunuz çekvalf sistemi çift girişlidir.Karşılıklı kelepçeli olan ağızdan su,hava vb. boruları bağlanarak (Drain) tahliye borusundan çıkış yapmaktadır.Çekvalf içindeki top yardımıyla giden su,hava vb. atıklar geri gelmemektedir.

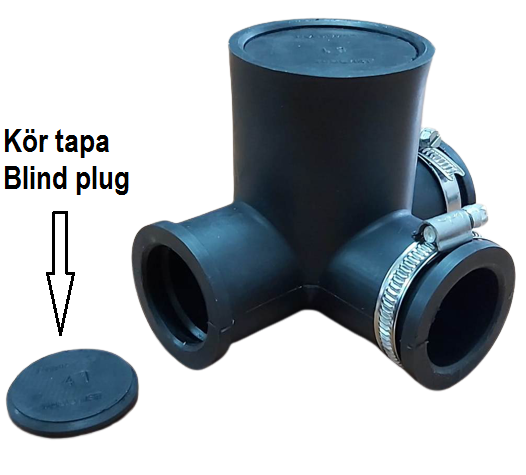

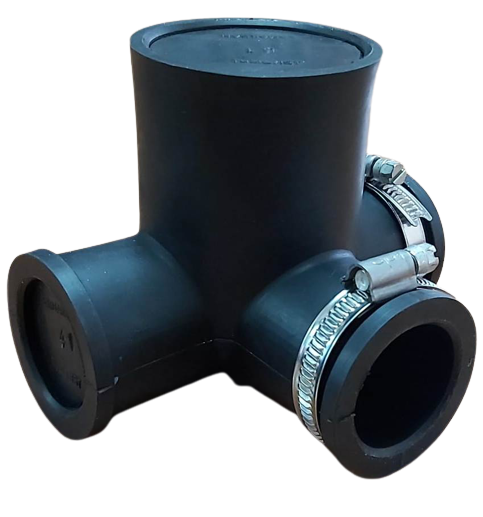

Aşağıdaki görmüş olduğunuz çekvalf sistemi tek girişlidir.Kelepçeli olan ağızdan su,hava vb. boruları bağlanarak (Drain) tahliye borusundan çıkış yapmaktadır. Kelepçesiz kısıma kör tapa montaj edilerek su,hava vb. giderler tapaya çarparak doğrudan (Drain) tahliye borusuna yönlendirir.Çekvalf içindeki top yardımıyla giden su,hava vb. atıklar geri gelmemektedir.

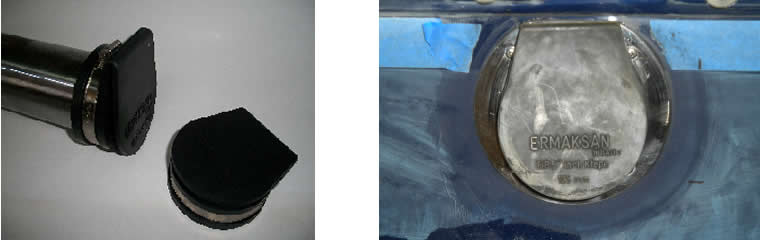

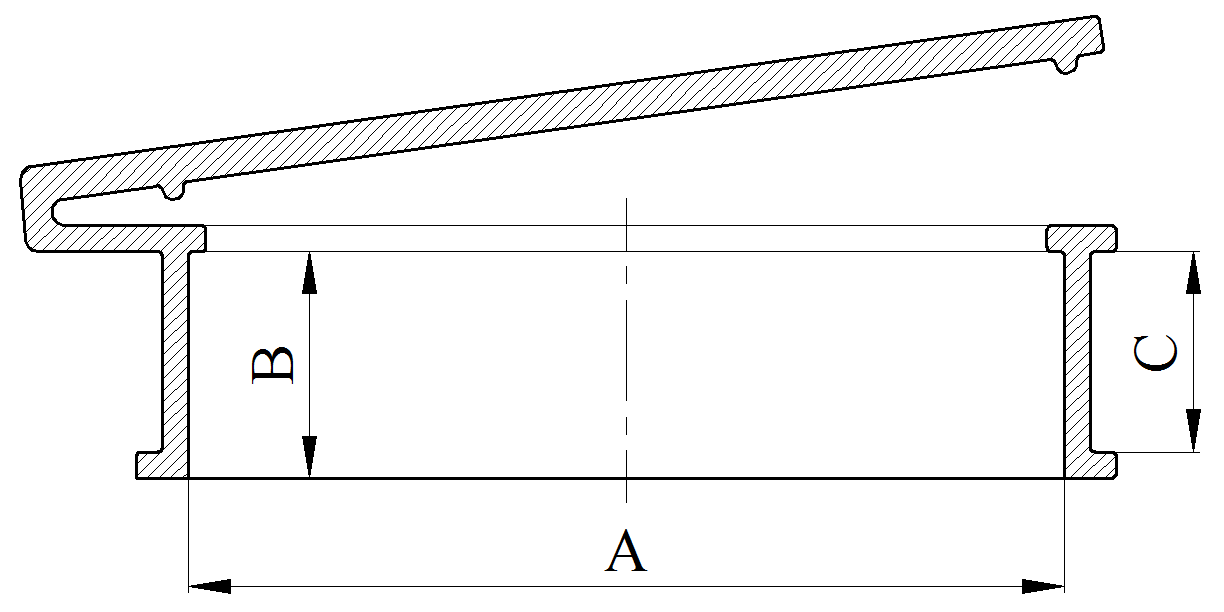

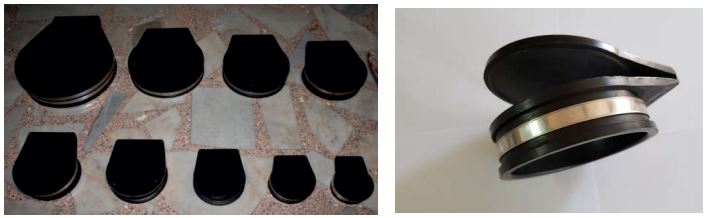

EGZOZ KLAPESİ
Bu tip klapeler anamakina eksoz çıkışlarında kullanılır. Motorun çalışmadığı zamanlarda tekneye vuran dalgalardan doğan basınçlı suyun motora girmesini engeller. Eksoz suyundan doğan istenmeyen ses ve gürültüyü klepe sayesinde aza indirmiş olur ve diğer deniz üstündeki canlı ve cansız pisliklerin motora girmesini engellemiş olur, eğer motorunuza deniz suyu girerse daha büyük masraflar açar.
Klape lastiği ısıya ve deniz suyuna güneş ışınlarına ozona dayanıklıdır.
| KOD -TYPE BORU DIŞ ÇAP mm | PIPE EXTERIOR DIAMETER Inch | |
| Ø50 | 2" | |
| Ø60 | 2 3/8" | |
| Ø75 | 3" | |
| Ø90 | 3 1/2" | |
| Ø100 | 4" | |
| Ø115 | 4 1/2" | |
| Ø125 | 5" | |
| Ø150 | 6" | |
| Ø203 | 8" | |

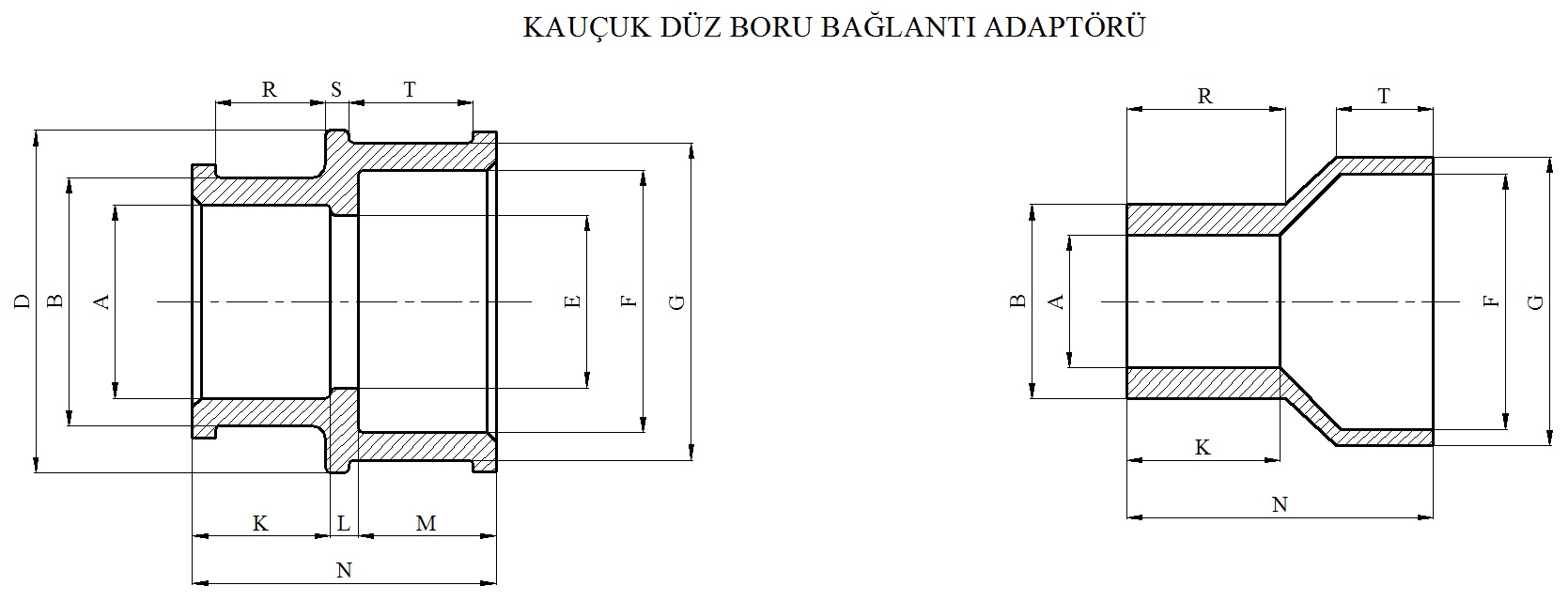

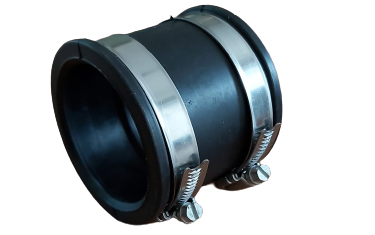

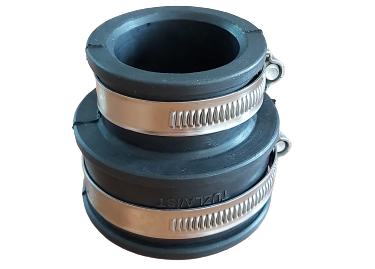

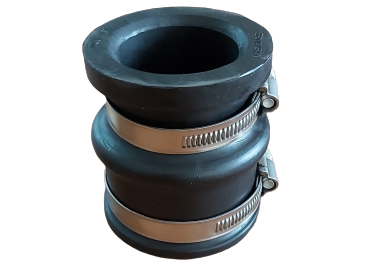

LASTİK DİRSEK ve DÜZ BAĞLANTI ADAPTÖRLERİ

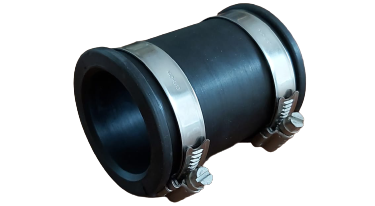

Gemi ve yatlarda kullanılan iki aynı ölçü veya farklı ölçülerdeki boru ucunu kauçuk lastik dirsek ile birleştirip bağlantı yapabilirsiniz veya farklı ölçülerdeki boruları düz adaptörler ile bağlantı yapabilirsiniz.
NEDEN KULLANILIR ?
Gemi ve yatlarda titreşimli,vibrasyonlu yerlerde metal malzemelerin yeteri kadar esenemesi olmadığı için kauçuk lastik adaptörler metal çatlamasını önlemek için tercih edilir bağlantısı kolaydır.
İstenilen ölçülerde ve boylarda firmamız tarafından üretilmektedir.

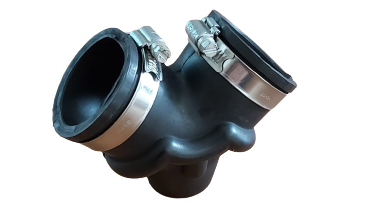

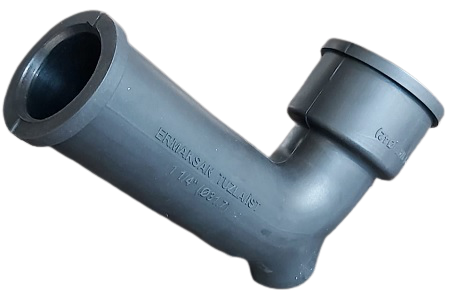

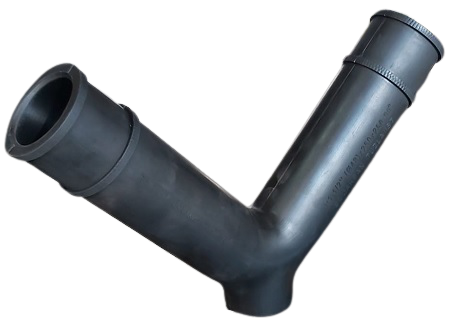

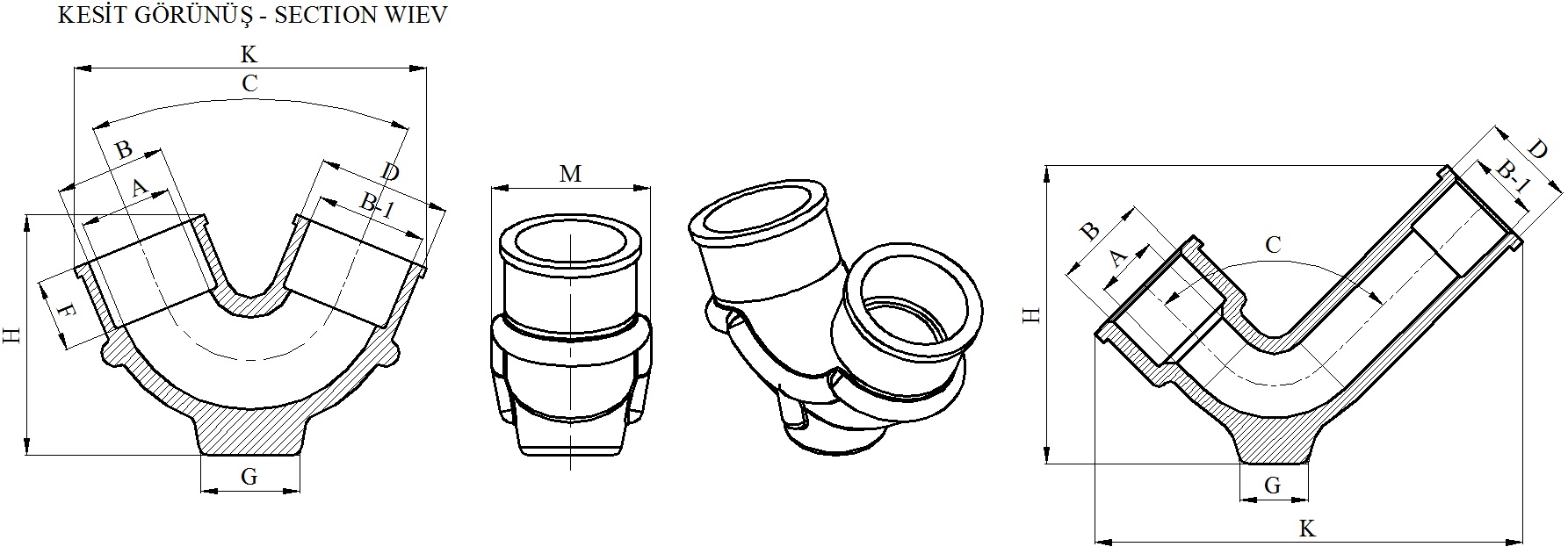

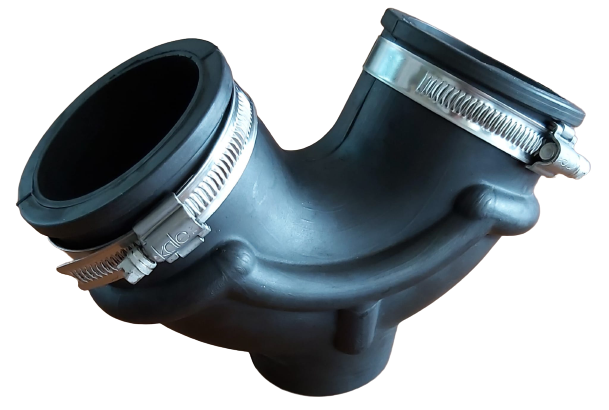

KAUÇUK LASTİK DİRSEKLER
| TİP - TYPE | A | B | B-1 | C | D | F | G | H | K | L |
| R2'' - 45° Kauçuk Dirsek - Rubber Elbow | Ø51 | Ø60 | Ø60 | 45° | Ø73 | 40 | Ø55 | 130 | 193 | 87 |
| R2'' - 60° Kauçuk Dirsek - Rubber Elbow | Ø51 | Ø60 | Ø60 | 60° | Ø73 | 40 | Ø55 | 128 | 192 | 87 |
| R2'' - 90° Kauçuk Dirsek - Rubber Elbow | Ø51 | Ø60 | Ø60 | 90° | Ø73 | 40 | Ø55 | 120 | 181 | 87 |
| R1 1/2'' - 90° Kauçuk Dirsek - Rubber Elbow | Ø38 | Ø48 | Ø48 | 90° | Ø58 | 30 | Ø40 | 100 | 132 | 73 |
| 1 1/4" x R 1 1/4" 50x100x90° Kauçuk Dirsek-Elbow | Ø28 | Ø42 | Ø31,7 | 90° | Ø41,7 | 30 | Ø30 | 130 | 186 | 47 |
| R 1 1/2" x 250x250x90° Kauçuk Dirsek-Elbow | Ø45 | Ø48 | Ø48 | 90° | Ø61 | 43 | Ø55 | 214 | 357 | 66 |
| R2'' - 120° Kauçuk Dirsek - Rubber Elbow | Ø51 | Ø60 | Ø60 | 120° | Ø73 | 25 | Ø55 | 95 | 113 | 73 |
| R2'' - 135° Kauçuk Dirsek - Rubber Elbow | Ø51 | Ø60 | Ø60 | 130° | Ø73 | 25 | Ø55 | 92 | 100 | 73 |

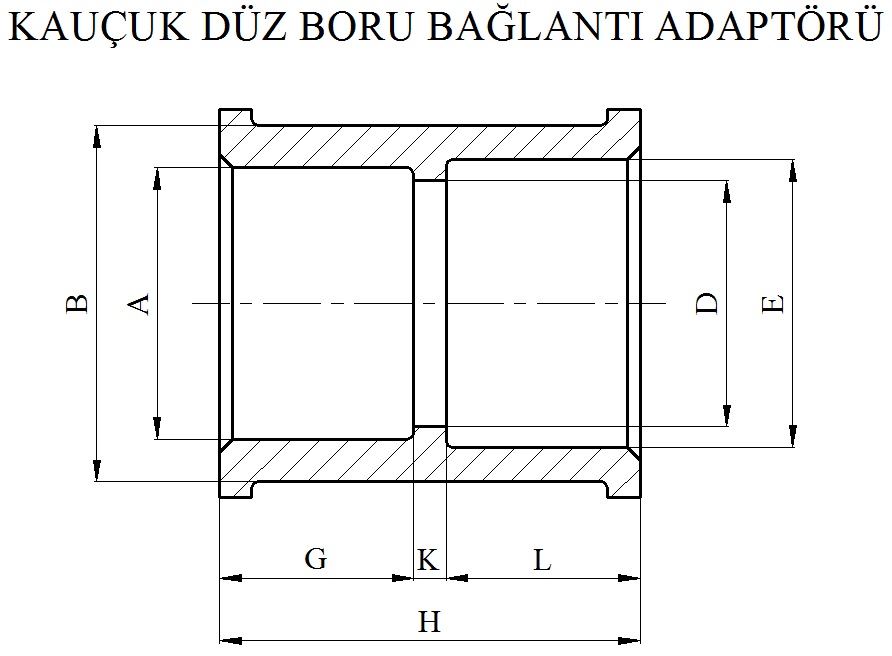

| TİP - TYPE | A | B | D | E | G | H | K | L |
| R 1 1/4" (Ø42) x 1 3/4" (Ø44,45) | R 1 1/4" (Ø42) | Ø55 | Ø38 | 1 3/4" (Ø44,45) | 30 | 65 | 5 | 30 |
| 1 3/4" (Ø44,45) x 1 3/4" (Ø44,45) | 1 3/4" (Ø44,45) | Ø56,5 | Ø40 | 1 3/4" (Ø44,45) | 36 | 80 | 8 | 36 |
| R 2" (Ø60,5) x R 2" (Ø60,5) | R 2" (Ø60,5) | Ø72,5 | Ø56 | R 2" (Ø60,5) | 29,5 | 65 | 6 | 29,5 |

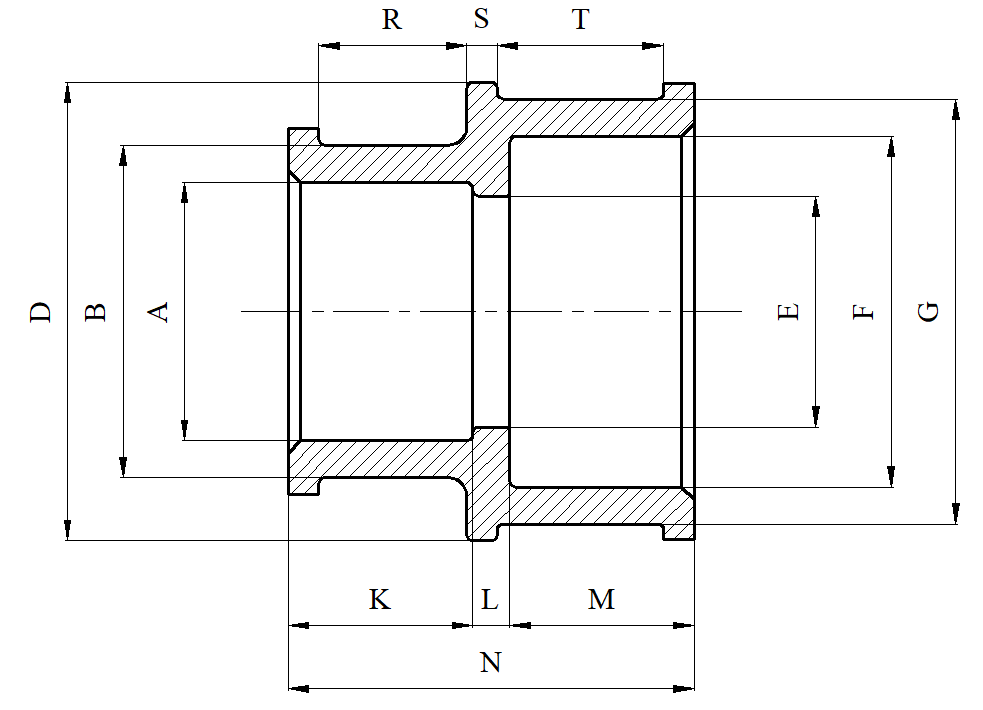

| TİP - TYPE | A | B | D | E | F | G | K | L | M | N | R | S | T |
| R 1 1/4" (Ø42) x 2 1/4" (Ø57,15) | R 1 1/4" (Ø42) | Ø54 | Ø74,5 | Ø37,5 | 2 1/4" (Ø57,15) | Ø59 | 30 | 5 | 30 | 65 | 24 | 5 | 27 |
| 1 3/4" (Ø44,45) x 2" (Ø50,8) | 1 3/4" (Ø44,45) | Ø57 | Ø68 | Ø40 | 2" (Ø50,8) | Ø63 | 30 | 5 | 30 | 65 | 25 | 5 | 25 |
| R 1 1/2'' (Ø48) x R 2'' (Ø60) | R 1 1/2'' (Ø48) | Ø60 | Ø78 | Ø48 | R 2'' (Ø60) | Ø70 | 34 | - | 36 | 82 | 24 | 12 | 31 |
| R 3/4'' (Ø26) x 2'' (Ø50,8) | R 3/4'' (Ø26) | Ø38 | - | - | 2'' (Ø50,8) | Ø56,5 | 30 | - | - | 60 | 31 | - | 19 |
