ŞAFT LASTİK YATAKLARI

ŞAFT LASTİK YATAKLARI


 Denizlerimizi ve Göllerimizi Temiz Tutalım

Lastik şaft yataklarının dış kılıfları bronz, fiber,  çelik boru ve CTP (cam takviyeli polyester), iç kısımları ise lastikten yapılmıştır. Montaj ve demontaj kolaydır. Lastik yataklar, su soğutmalı ve su kaydırmalı tip olduğundan genellikle su içinde çalıştırılmalıdır.  ERMAKSAN Lastik Şaft Yatakları, pervanede dönme sırasında meydana gelen uğultuları ve vibrasyonu yok eder, ayrıca diğer yataklara göre daha uzun ömürlüdür.
 İç lastikler ısıya, sürtünmeye, deniz suyuna, yağa, mazota ve kimyasallara dayanıklıdır.





                                             ® Marka tescil ve görüntüsü

                                                          ERMAKSAN  TUZLA / İST

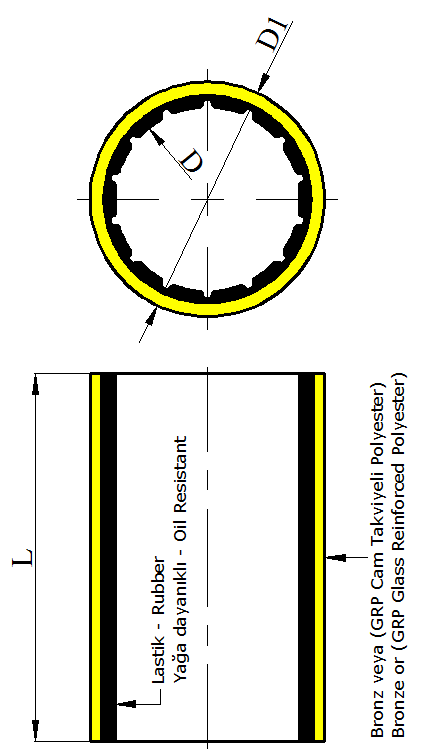

ŞAFT ÇAPI MM ÖLÇÜSÜNE GÖRE


ŞAFT ÇAPI INCH ÖLÇÜSÜNE GÖRE
D
mm		 D1 L
mm inch mm
20 32 1 1/4" 31,75 80
22 35 1 3/8" 34,92 88
25 40 1 1/2" 38,10 100
28 42 1 5/8" 41,27 112
30 45 1 3/4" 44,45 120
32 45 1 3/4 44,45 128
35 48 1 7/8" 47,62 140
38 50 2" 50,80 152
38 55 2 1/8 53,97 152
40 55 2 1/8" 53,97 160
45 60 2 3/8" 60,32 178
45 65  2 1/2" 63,50 178
50 70 2 5/8" 66,67 200
55 75 3" 76,20 220
60 80 3 1/4" 82,55 240
65 85 3 1/2" 88,90 260
70 90 3 1/2" 88,90 280
70 95 3 3/4" 95,25 280
75 95 3 3/4" 95,25 300
75 100 4" 101,60 300
80 100 4" 101,60 320
85 105 4 1/8" 104,77 340
85 110 4 1/4" 107,95 340
90 110 4 1/2" 114,30 360
95 115 4 1/2" 114,30 380
98 125 5" 127,00 400
100 125 5" 127,00 400
100 130 5 3/8" 136,52 400
105 130 5 1/4" 133,35 420
108 135 5 1/2" 139,70 440
110 135 5 3/8" 136,52 440
110 140 5 1/2" 139,70 440
115 145 5 1/2" 139,70 460
118 156 6 1/8" 155,57 480
120 156 6" 152,40 480
125 165 6 1/2" 165,10 500
130 170 6 5/8" 168,27 520
130 180 6 5/8" 168,27 520
135 170 6 5/8" 168,27 522
135 180 6 5/8" 168,27 522
140 180 7" 177,80 560
145 180 7" 177,80 562
150 190 7 1/2" 190,50 600
155 190 7 1/2" 190,50 600
160 200 8" 203,20 602
165 210 8 3/8" 212,72 602-660
170 220 8 3/4" 222,25 602
170 220 8 3/4" 222,25 680
175 230 9" 228,60 602
180 230 9" 228,60 602
180 230 9" 228,60 720
185 230 9" 228,60 602
190 240 9 1/2" 241,30 602
195 250 9 7/8" 250,80 724
195 255 10" 254,00 724
200 260 10 1/4" 260,35 748
205 260 10 1/4" 260,35 748
210 265 10 1/2" 266,70 774
215 270 10 3/4" 273,05 800
220 275 11" 279,40 825
225 280 11" 279,40 850
230 290 11 1/2" 292,10 875
235 290 11 1/2" 292,10 875
240 295 11 3/4" 298,45 900
245 305 12 1/8" 307,97 925
250 310 12 3/8" 314,32 950
255 310 12 3/8" 314,32 950
260 320 12 5/8" 320,67 1000
265 325 12 7/8" 327,00 1000
265 330 13 1/8" 333,37 1000
270 325 12 7/8" 327,00 1015
275 330 13 1/8" 333,15 1015
280 340 13 1/2" 342,90 1054
285 345 13 3/4" 349,25 1079
290 355 14 1/8" 358,77 1104
295 365 14 3/8" 365,12 1130
300 365 14 3/8" 365,12 1130
305 370 14 1/4" 374,65 1155
310 380 15" 381,00 1180
315 385 15 1/4" 387,85 1205
320 390 15 1/2" 393,70 1230
325 390 15 1/2" 393,70 1230
330 400 15 7/8" 403,20 1270
335 405 16 1/8" 409,57 1295
340 415 16 3/8" 415,92 1315
345 430 16 5/8" 422,27 1345
350 435 17 1/4" 422,27 1345
355 430 17" 431,8 1370
*360 435 17 1/8" 434,97 1300
*365 435 17 1/8" 434,97 1300
*370 445 17 1/2" 444,50 1350
*375 445 17 1/2" 444,50 1350
*380 460 18" 457,20 2x760
*380 460 18 1/8" 460,37 2x760
*385 460 18" 457,20 2x760
*385 460 18 1/8" 460,37 2x760
*390 470 18 1/2" 469,90 2x780
*395 470 18 1/2" 469,90 2x780
*400 480 18 7/8" 479,42 2x800
*405 480 18 7/8" 479,42 2x800
*410 490 19 1/4" 488,95 2x820
*415 490 19 1/4" 488,95 2x820
*420 500 19 5/8" 498,47 2x840
*425 500 19 5/8" 498,47 2x840
*430 510 20" 508 2x860
*435 510 20" 508 2x860
*440 520 20 3/8" 517,52 2x880
*440 520 20 1/2" 520,70 2x880
*445 520 20 3/8" 517,52 2x880
*445 520 20 1/2" 520,70 2x880
*450 530 20 7/8" 530,22 2x900
*455 530 20 3/4" 527,05 2x900
*455 530 20 7/8" 530,22 2x900
*460 540 21 1/4" 539,75 2x920
*465 540 21 1/4" 539,75 2x920
*470 550 21 5/8" 549,27 2x940
*475 550 21 5/8" 549,27 2x940
*480 560 22" 558,80 2x960
*485 560 22" 558,80 2x960
*490 570 22 1/2" 571,5 2x980
*495 570 22 1/2" 571,5 2x980
*500 580 22 7/8" 581,02 2x1000
*505 580 22 3/4" 577,85 2x1000
*505 580 22 7/8" 581,02 2x1000
*510 590 23 1/4" 590,55 2x1020
*515 590 23 1/4" 590,55 2x1020
*520 600 23 5/8" 600,07 2x1040
*525 600 23 5/8" 600,07 2x1040
*530 610 24" 609,60 2x1060
*535 610 24" 609,60 2x1060
*540 620 24 3/8" 619,12 2x1080
*545 620 24 3/8" 619,12 2x1080
*550 630 24 3/4" 628,65 2x1100
*555 630 42 3/4" 628,65 2x1100
*560 640 25 1/8" 638,17 2x1120
*565 640 25 1/8" 638,17 2x1120
*570 650 25 5/8" 650,87 2x1140
*575 650 25 5/8" 650,87 2x1140
*580 660 26" 660,40 2x1160
*585 660 26" 660,40 2x1160
*590 670 26 3/8" 669,92 2x1180
*595 670 26 3/8" 669,92 2x1180
*600 680 26 3/4" 679,45 2x1200
*605 680 26 3/4" 679,45 2x1200



 ( * ) Arge ve yapım aşamasındadır.






















































D D1 L
7/8" 1 3/8" 3 1/2"
1" 1 1/2" 4"
1 1/8" 1 5/8" 4 3/8"
1 1/4" 1 3/4" 5"
1 3/8" 1 7/8" 5 1/2"
1 1/2" 2" 6"
1 1/2" 2 1/8" 6"
1 3/4" 2 3/8" 7"
1 3/4" 2 1/2" 7"
2" 2 5/8" 8"
2" 2 3/4" 8"
2" 3" 8"
2 1/4" 3" 8 3/4"
2 3/8" 3 1/4" 9 1/2"
2 1/2" 3 1/4" 10"
2 1/2" 3 3/8" 10"
2 1/2" 3 1/2" 10"
2 5/8" 3 3/8" 11"
2 7/8" 3 1/2" 11"
2 15/16" 4" 12"
3" 4" 12"
3 1/4" 4" 13"
3 1/4" 4 1/4" 13"
3 3/8" 4 1/4" 13 3/8"
3 1/2" 4 3/8" 14"
3 3/4" 4 1/2" 15"
3 7/8" 5" 16"
4" 5" 16"
4" 5 3/8" 16"
4 1/8" 5 1/4" 16 1/2"
4 1/4" 5 1/2" 16"
4 1/4" 5 1/2" 17 3/8"
4 3/8" 5 1/2" 17"
4 1/2" 5 5/8" 18"
4 5/8" 5" 18 7/8"
4 3/4" 6 1/8" 19"
5" 6 1/2" 20"
5 1/2" 7" 22"
5 3/4" 7" 22"
6" 7 1/2" 23 1/2"
6 1/8" 7 1/2" 23 1/2"
6 1/4" 8" 23 5/8"
6 1/2" 8 3/8" 23 5/8"
6 3/4" 8 3/4" 23 5/8"
6 7/8" 8 7/8" 23 5/8"
7" 8 7/8" 23 5/8"
7" 8 7/8" 23 5/8"
7 1/2" 9 1/2" 23 5/8"
7 5/8" 9 1/2" 23 5/8"
7 3/4" 9 7/8" 28 1/2"
7 7/8" 10 1/4" 29 1/2"
8" 10 1/4" 29 1/2"
8 1/4" 10 1/2" 30 1/2"
8 1/4" 10 1/2" 30 1/2"
8 1/2" 10 3/4" 31 1/2"
8 3/4 11" 32 1/2"
8 7/8" 11 1/4" 33 1/2"
9" 11 1/4" 33 1/2"
9 1/4" 11 1/2" 34 1/2"
9 1/2" 11 3/4" 35 1/2"
9 5/8" 12 1/8" 36 1/2"
9 3/4" 12 1/8" 36 1/2"
9 7/8" 12 3/8" 37 1/2"
10" 12 3/8" 37 1/2"
10 1/4" 12 5/8" 39"
10 1/2" 12 7/8" 39 1/2"
10 1/2" 13 1/8" 39 1/2"
10 5/8" 12 7/8" 40"
10 3/4" 13 1/8" 40"
10 7/8" 13 1/8" 40"
11" 13 1/2" 41 1/2"
11 1/4" 13 3/4" 42 1/2"
11 1/2" 14 1/8" 43 1/2"
11 5/8" 14 3/8" 44 1/2"
11 3/4" 14 3/8" 44 1/2"
11 7/8" 14 3/8" 44 1/2"
12" 14 3/4" 45 1/2"
12 1/4" 15" 46 1/2"
12 1/2" 15 1/4" 47 1/2"
12 5/8" 15 1/2" 48 1/2"
12 3/4" 15 1/2" 48 1/2"
13" 15 7/8" 50"
13 1/4" 16 1/8" 51"
13 1/2" 16 3/8" 51 3/4"
13 5/8" 16 5/8" 53"
13 3/4" 16 5/8" 53"
14" 17" 54"
14 1/8" 17 1/4" 53 1/4"
*14 1/4" 17 1/4 53 1/4"
*14 3/8" 17 1/4" 53 1/4"
*14 1/2" 17 5/8" 53 1/8"
*14 5/8" 17 5/8" 53 1/8"
*14 3/4" 17 5/8" 53 1/8"
*14 7/8" 18 1/8" 54 5/16"
*15" 18 1/8" 2 x 30''
*15 1/8" 18 1/8" 2 x 30''
*15 1/4" 18 1/8" 2 x 30''
*15 3/8" 18 1/2" 2 x 30 3/4''
*15 1/2" 18 1/2" 2 x 30 3/4''
*15 5/8" 18 1/2" 2 x 30 3/4''
*15 3/4 18 7/8" 2 x 31 1/2''
*16" 18 7/8" 2 x 31 1/2''
*16 1/4" 19 5/16" 2 x 31 1/2''
*16 3/8" 19 5/16" 2 x 31 1/2''
*16 5/8" 19 3/4" 2 x 33"
*16 3/4" 19 3/4" 2 x 33"
*17 20 1/8 2 x 33 7/8''
*17 1/8" 20 1/8" 2 x 33 7/8''
*17 3/8" 20 1/2" 2 x 34 5/8''
*17 1/2" 20 1/2" 2 x 34 5/8''
*17 3/4" 20 7/8" 2 x 35 7/16''
*18" 20 7/8" 2 x 35 7/16''
*18 1/8 21 1/4" 2 x 36 1/4''
*18 5/16" 21 1/4" 2 x 36 1/4''
*18 1/2" 21 3/4" 2 x 37''
*18 3/4" 21 3/4" 2 x 37''
*19" 22" 2 x 37 3/4''
*19 1/8" 22" 2 x 37 3/4''
*19 3/8" 22 1/2" 2 x 38 9/16''
*19 1/2" 22 1/2" 2 x 38 9/16''
*19 3/4" 22 7/8" 2 x 39 3/8''
*19 7/8" 22 7/8" 2 x 39 3/8''
*20 1/8" 23 1/4" 2 x 40 1/8''
*20 3/8" 23 1/4" 2 x 40 1/8''
*20 1/2'' 23 5/8'' 2 x 40 15/16''
*20 3/4" 23 5/8" 2 x 40 15/16''
*20 7/8" 24" 2 x 41 3/4''
*21 1/8" 24" 2 x 41 3/4''
*21 3/8" 24 1/2" 2 x 42 1/2''
*21 1/2" 24 1/2" 2 x 42 1/2''
*21 3/4" 24 7/8" 2 x 43 5/16''
*21 7/8" 24 7/8" 2 x 43 5/16''
*22 1/8" 25 1/4" 2 x 44''
*22 1/4" 25 1/4" 2 x 44''
*22 1/2"  25 5/8" 2 x 44 7/8''
*22 5/8" 25 5/8" 2 x 44 7/8''
*22 7/8" 26" 2 x 45 5/8''
*23 1/8" 26" 2 x 45 5/8''
*23 1/4" 26 1/2" 2 x 46 7/16''
*23 1/2" 26 1/2" 2 x 46 7/16''
*23 3/4" 26 7/8" 2 x 47 1/4''
*23 7/8" 26 7/8" 2 x 47 1/4''










TEKNİK DETAYLAR

Firmamızın üretimini yapmış olduğu bu yataklar gemilerde, yatlarda ve su pompalarında kullanılan su kaydırmalı yataklardır. Kesinlikle yağ kullanılmaz. Denizden, gölden alınan su veya soğutuculardan dışarı atılan su yataklarda kaydırma suyu olarak kullanılır. Lastik teknik özelliği olarak kuru zeminlerde frenleme görevi yapar. Fakat sulu yüzeylerde kayma görevini çok iyi yapan bir malzemedir. Örnek olarak; otomobil tekerlekleri kuru zeminde fren iyi olur fakat sulu zeminde iyi kayar. Lastik tekerlek üstündeki kanallar suyu dışarı atmak içindir. Zemine daha iyi basması içindir ki fren daha iyi olması sağlanır. Fakat lastik yataklarda suyun daha bol verilmesi şaftın yatak üstünde kaymasını rahatlatır ve aşınmasını engeller. Onun için şaft lastik yataklar daha uzun ömürlüdür. Aşınma miktarı minimum seviyededir.

ŞAFT LASTİK YATAKLARINDAKİ TOLERANSLAR VE ÇALIŞMA ŞARTLARI:

Standart lastik yatak boşluğu veya klerensleri:

Şaft çapı Ø20 ile Ø100 mm arası boşluk klerensi
Şaft çapı x 0.005 + 0.05 mm = Boşluk klerensi		 Örnek olarak:   Ø100 mm şaft için
Ø100x0.005+0.05=0.55 mm

Şaft çapı Ø100 ile Ø150 mm arası boşluk klerensi
Şaft çapı x 0.005 + 0.1 mm = Boşluk klerensi

Şaft çapı Ø150 ile Ø200 mm arası boşluk klerensi
Şaft çapı x 0.005 + 0.15 mm = Boşluk klerensi

Şaft çapı Ø200 ile Ø600 mm arası boşluk klerensi
Şaft çapı x 0.005 + 0.2 mm = Boşluk klerensi		 Örnek olarak:   Ø400 mm şaft için
Ø400x0.005+0.2=2.2 mm



Pompa yataklarında    Pompa mil çapı x 0.004 veya 0.005 = boşluk klerensi

Lastik yataklarda değiştirme boşluğu = Şaft çapı X 0,020 ile 0,025

Örnek olarak: 100 mm bir şaft için  = 100x0,020 ile 0,025
= 2 mm ile 2,5 mm arasıdır.


Bu örnekle diğer çapları bulabilirsiniz.



⦁    Lastik yataklarda yüzeyde taşıma basıncı 4 bardır.(4KG/Image)

Şaft Çapı – D  cm
Yatak Boyu – L cm
                                                             DxπxLx4
Yatağın Taşıma Kapasitesi KG.  =    ---------------
                                                                   3


⦁    Örnek
                                                                        10x3,14x40x4
 Ø100 MM olan Şaftın Taşıma Kapasitesi:   -------------------     = 1675 KG
                                                                                  3


⦁    Lastik yataklarda çevresel max. hız 8 m/sn

                                                                480000
Şaft Çapına Göre Hız  Dev/ Dak   =      ----------
                                                                  Dxπ



⦁    Örnek
D=100 MM Şaft Çapı ;                        480000
Şaft Çapına göre Hız Dev/Dak   =     ----------    =  1528   Dev/Dak
                                                           100x3,14


⦁    Kullanılması gereken minimum su miktarı;
⦁    Litre / saat = 0,008 X D X L , Şaft çapı - D mm , Yatak boyu - L mm

Örnek:
Şaft çapı 100mm
Litre / saat = 0,008x100x400=320 L / s
Lastik yataklarda çalışma sıcaklığı -40°C+70°C’ dir.


NOT: Üretimimiz metrik ve withwort sistemine göre yapılmaktadır. Özel ölçüler ve flanşlı bağlantı sistemleri için firmamızı arayabilirsiniz.
