ALÜMİNYUM GÖVDELİ VİBRASYON TAKOZLARI

ALÜMİNYUM GÖVDELİ VİBRASYON TAKOZLARI

ALÜMİNYUM GÖVDELİ VİBRASYON TAKOZLARI  ( 1 - 1A - 2 - 2A - 2B - 3 )

                                                                                            Adaptörlü alt bağlantı vibrasyon takoz montajı


ALÜMİNYUM GÖVDELİ VİBRASYON TAKOZLARI
 Bugüne kadar vibrasyon önleyici olarak dikey montaj için lastik takozlar yapılmıştır yani kendi halinde duran bir makinanın sarsıntısı yok edilmeye çalışılmıştır. Oysa ERMAKSAN imalatları marinlerde bütün motorun (pervanenin) itme gücü motor bağlantı takozlarındadır. ERMAKSAN vibrasyon takozları ileri,geri,aşağı,yukarı kuvvetlere göre dizayn edildiğinden her pozisyonda vibrasyonu en aza indirmektedir. Bu nedenledir ki marinlerin dışında da kullanılmaktadır. (jeneratör,kompresör) gibi. Aşağıdaki çizelgede motorun ağırlık durumuna göre seçebileceğiniz tipler mevcuttur.

1  ALÜMİNYUM GÖVDE
2  ORTA LASTİK BURÇ
3  YAĞ TOPLAMA ÇANAK SACI
4  BAĞLANTI MİLİ
5  MOTOR AYAR SOMUNU
6  LASTİK BESLEME-DÜZ PUL
7  MOTOR BAĞLANTI AYAĞI
8  ALT LASTİK BAĞLANTI CIVATASI
9  DÜZ GENİŞ PUL
10  YAYLI PUL - RONDELA



TİP

A

B

D

E

F

G

H1

mm(L)inch

POZ 8

SHORE

Z

3 mm de ki esneme miktarı

AĞIRLIK kg

TAKOZUN KENDİ AĞIRLIĞI
AVT 1 139 68 M16x1.5 28 12,5 22 70 100 4" M10x20 50 150/3 0,850
AVT 1A 139 68 M16x1.5 28 12,5 22 70 100 4" M10x20 65 300/3 0,850
AVT 2 165 96 M16x1.5 35 13 25 75 133-*127 5 ¼-5" M12x20 65 500/3 1,580
AVT 2A 165 96 M18x1.5 35 13 25 75 133-*127 5 ¼-5"   M12x20 65 500/3 1,580
AVT 2B 165 96 M20x1.5 35 13 25 75 133-*127 5 ¼-5" M12x20 65 500/3 1,580
AVT 3 183 104 M24x2 33 16 27 90 140-*127 5 1/2"-5" M14x25 70 800/3 2,120

Z : Ağırlığa göre / Ortalama esneme miktarı ( kg/mm )

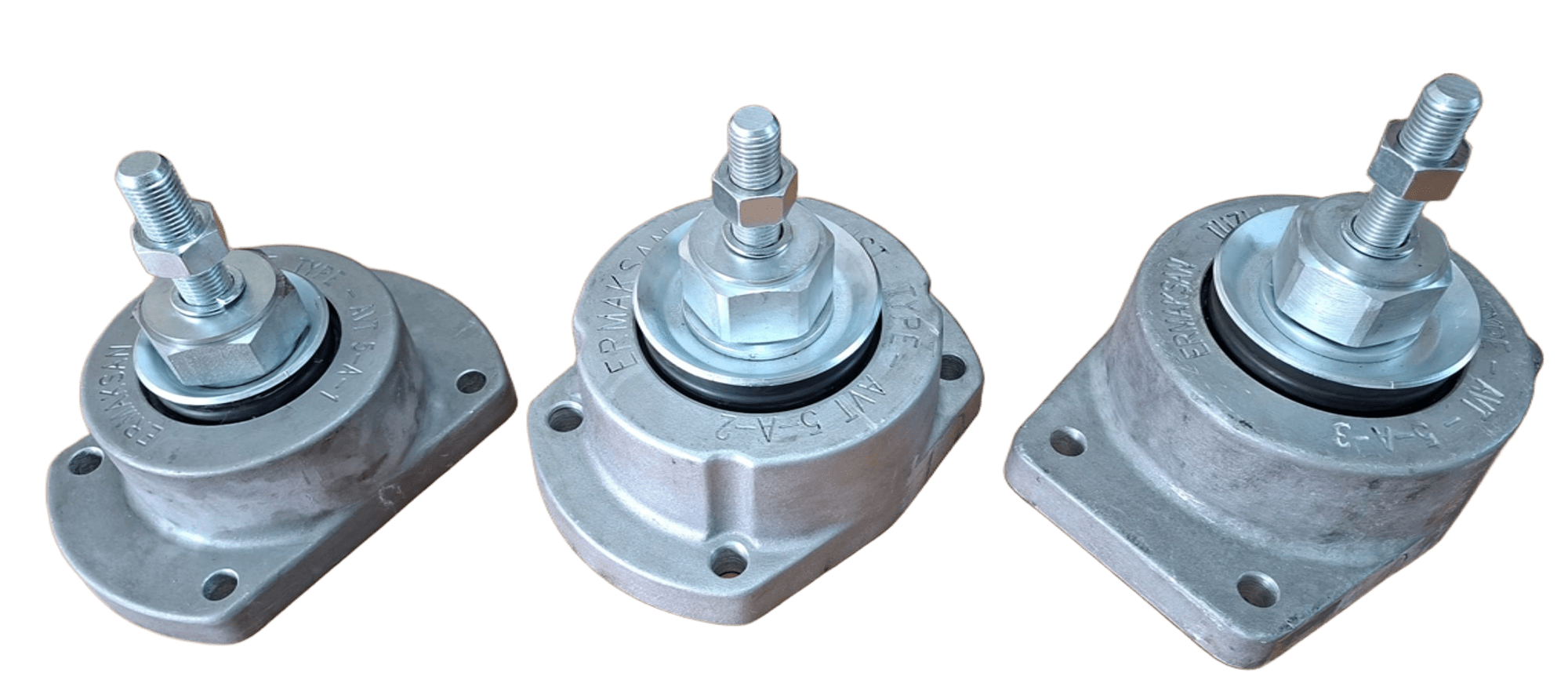

ALÜMİNYUM GÖVDELİ VİBRASYON TAKOZLARI ( 3A - 4 - 4A - 5 - 5A - 6 )

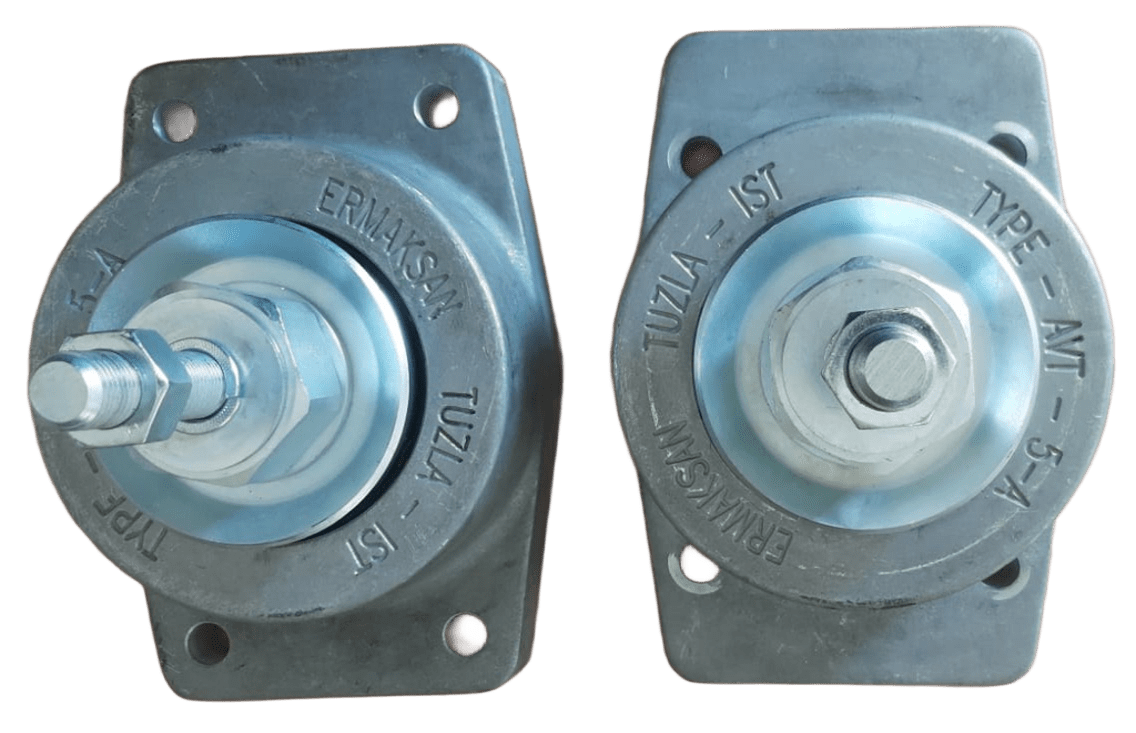

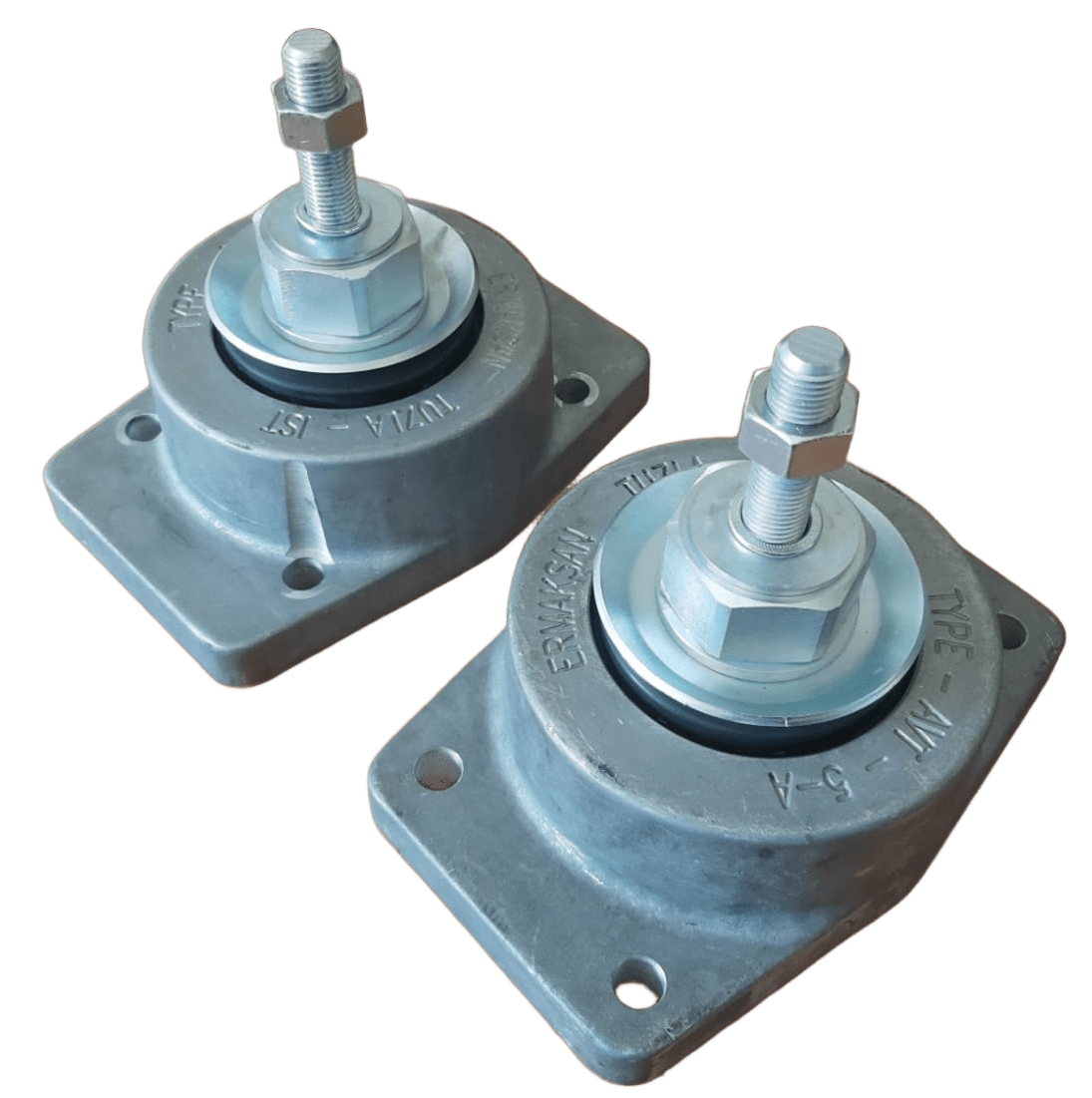

                                                                                                                                                                                                                                                                                  AVT 5A


ALÜMİNYUM  GÖV DELİ Vİ BRASYON TAKOZLARI  ( 3A - 4 - 4A - 5 - 5A - 6 )


  AVT (3A-4-4A-5-6) Tip modellerimiz diğer modellerimize göre (AVT 1-1A-2-2A-2B-3) daha fazla yük taşı yabilen ve Marinlerde makine altına takıldığı zaman ‘’Line’’ ayarı 5 No.lu parça (Motor Ayar Somunu) ile rahat bir şekilde yapılabilen vibrasyon takozlarıdır.
  Bu modellerimiz, montaj sırasında Poz 9 No.lu saplama somunları ile kontra yapılarak sıkılabilir, söküm durumunda da makine yukarı vinç sistemiyle kaldırılmadan çıkarılabilir ve tekrar montaj yapılabilir.
   Vibrasyon Takozlarımız çeşitli sertliklerde (Shore A) yapılır.Sertlik oranına göre yük altında uğrayacağı  deformasyon,vibrasyon ve salınımlar farklılık gösterir.Marin tipi motorlarda makinenin fazla sallanması, titreşime maruz kalması istenmeyen bir durumdur ve şaft,kovan ve yatak bölgelerine zarar verir.
  Vibrasyon Takozu seçimi;Marin tipi motorlarda 1HP(BG) gücün itme kuvveti ortalama 10 kg’dır (98,1N). Bu değer Römorkör sistemlerinde 13 kg/HP(BG) civarındadır.

   Örnek: 200HP Marin motorda kullanılması gereken vibrasyon takozu ve sayısı;

   200 HP motorun İtme Gücü(ort.)= 200 HP x 10 kg=2000 kg
  Kullanılması gereken vibrasyon takozu = 2000kg/4adet = 500 kg/Adet


  Bu sonuç doğrultusunda çizelgeye bakıldığında Z değerine göre kullanılması gereken vibrasyon takozu AVT-2’dir.Bu değerlerde bile vibrasyon takozlarımızın Emniyet Kat Sayısı 2-3’tür.Büyük değerlerde takoz adedi 6 veya 8’e çıkarılabilir.
  Kuvvet değerleri Newton’a da dönüştürülebilir. 1kg=9,81N , 1000N=1kN dur.
  Daha geniş bilgi almak için Lütfen firmamızla iletişime geçiniz.

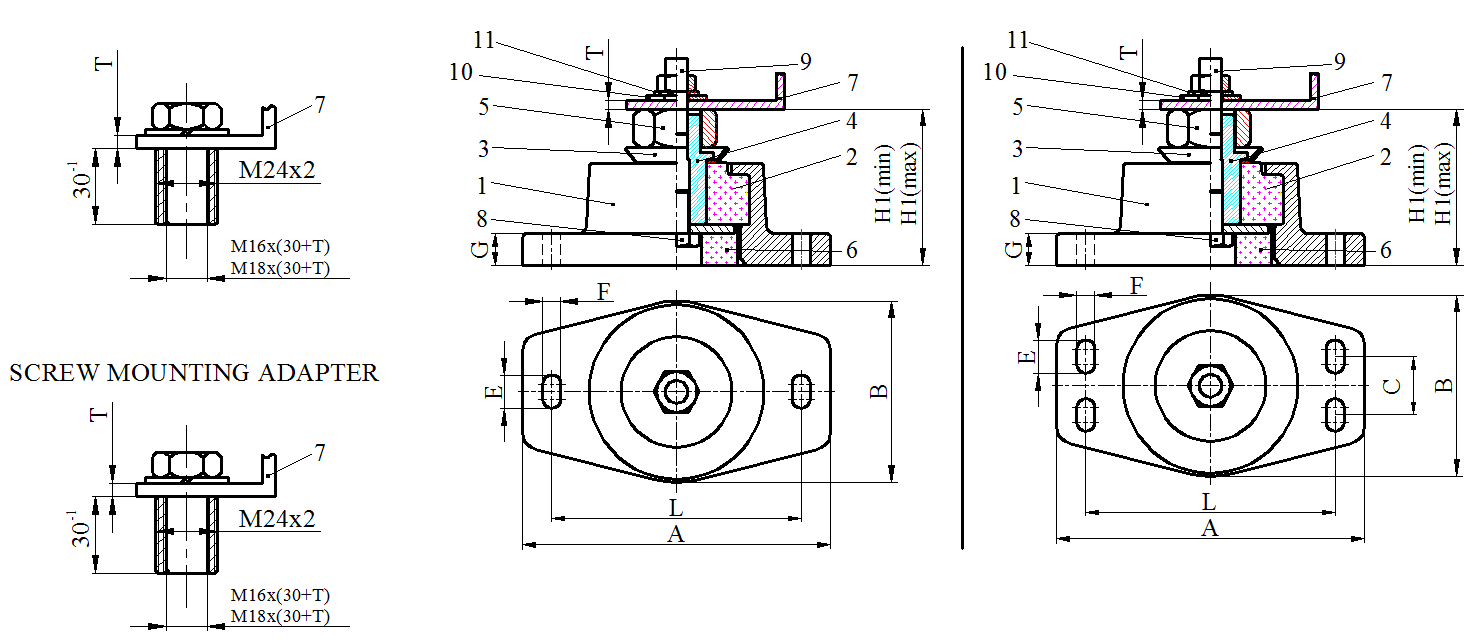

                           VİDALI MONTAJ ADAPTÖR                                AVT 3A - AVT 4 - AVT 4A                                            AVT 5 - AVT 5A - AVT 6

1  ALÜMİNYUM GÖVDE
2  ORTA LASTİK BURÇ
3  YAĞ TOPLAMA ÇANAK SACI
4  BAĞLANTI MİLİ
5  MOTOR AYAR SOMUNU
6  LASTİK BESLEME-DÜZ PUL
7  MOTOR BAĞLANTI AYAĞI
8  ALT LASTİK BAĞLANTI CIVATASI
9  BAĞLANTI SAPLAMASI
10  DÜZ GENİŞ PUL
11  YAYLI PUL - RONDELA



TİP

A

 B C E F

G

mm(L)inch

 H1 MİN H1 MAX Z

SHORE

POZ8

POZ9

AĞIRLIK kg
AVT -3-A 210 117 - 36 18 29 160 6 1/2" 100 115 900/3 A-70 M16X30 M24X2X100 3,300
AVT-4 235 135 - 38 19 30 180 7 1/8" 110 125 1200/3 A-70 M20X30 M24X2X110 4,450
AVT-4-A 260 145 - 38 21 30 200 7 7/8" 120 135 1800/3 A-70 M20X40 M24X2X120 5,570
AVT-5 310 185 60 36 19 35 250 9 7/8" 150 165 2500/3 A-70 M24X40 *M27X140-M30X2X140 10,200
AVT-5-A 330 225 135 - (150) Ø22 Ø22 35 270 - (205) 10 5/8" - (8 1/16") 165 190 4000/3 A-70 M27X50 M24X2-M27X140 16,750
AVT-6 375 250 70 40 22 38 300 11 7/8" 185 210 4000/3 A-70 M27X50 *M33X160-M36X3X160 17,200

Z : Ağırlığa göre / Ortalama esneme miktarı ( kg/mm )

Note: AVT 3-A / AVT 4 / AVT 4-A Modelleri bağlantı saplama kısmı civatalı adaptör sistemi ile civata ile bağlanır.
