ASKI SÜSPANSİYON TAKOZLARI
Bu tip askı süspansiyonları genellikle askı halinde duran sistemlerde kullanılır.Gemi ve Yatlarda egzoz sistemlerinde sıcaklıktan doğan genleşmeler sabit kaynak sisteminde kaynakları koparır, bu sistemlerle asıldığı zaman sıcaklıktan doğan uzamayı alır ve sistemde istenmeyen sesler yaratmaz. Çünkü lastikler sayesinde esnemiş olur, metalle hiçbir teması yoktur.
* Egzoz devrelerinde dikey pozisyonda genellikle 45° ± 5° açı ile bağlanması uygundur.
Gergi kancası egzoz borusuna bağlanacaktır.

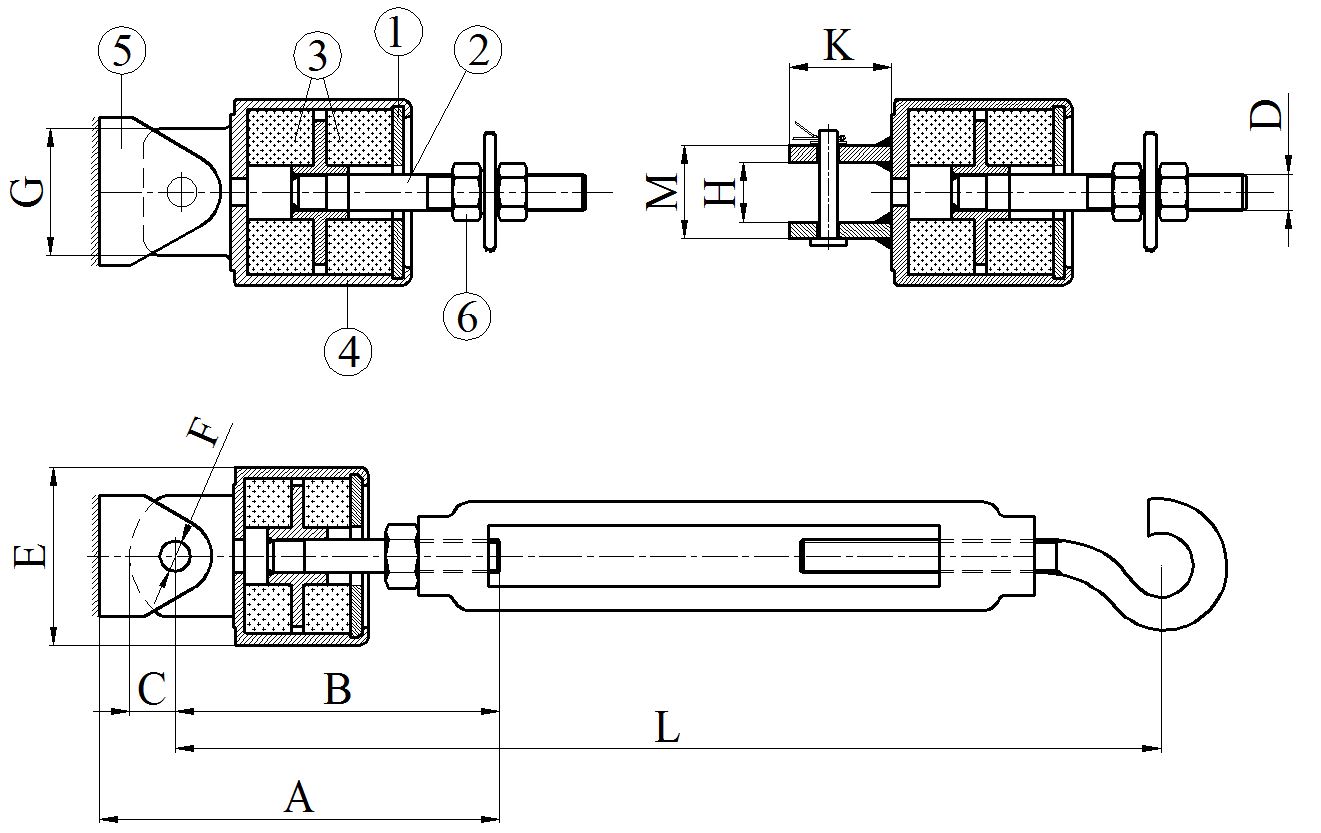

| NO |
PARÇA ADI |
| 1 |
ÇELİK KOVAN (GS 38) |
| 2 |
GÖBEK MİLİ (ST 37) |
| 3 |
SÜSPANSİYON LASTİĞİ (NR 60SH) |
| 4 |
KAPAK (ST 37) |
| 5 |
KULAK (ST 37) |
| 6 |
SOMUN (M8 - 12 - 16 - 1") |
|
TİP
|
A
|
B
|
C
|
D
|
D1
|
D2
|
L Min. |
L Max. |
Max. taşıyabileceği
Yük kg
|
Kopma Mukavemeti kg
|
AĞIRLIK / KG
|
|
ST0
|
120
|
58
|
8
|
M8
|
45
|
8
|
200 |
260 |
75
|
1000
|
0,490
|
|
ST1
|
154
|
78
|
10
|
M12
|
58
|
10.5
|
280 |
360 |
200
|
2200
|
1,190
|
|
ST2
|
196
|
98
|
18
|
M16
|
83
|
13
|
350 |
450 |
400
|
6700
|
2,660
|
|
ST3
|
240
|
125
|
30
|
1"
|
118
|
20
|
560 |
750 |
800
|
19000
|
8,180
|
|
