TİP (4x127)-145-168-225-278(16X278) 1500devirde/20HP ile 1200HP arası
Motorun tam çizgiye (line) almak olanaksız gibidir. Ancak çeşitli tiplerdeki ERMAKSAN Elastik Kaplinleriyle bu problem ortadan kalkar. ERMAKSAN Elastik Kaplinleri,marinler için şanzıman çıkışı ile pervane şaftı arasına konduğunda şaftın çizgi uyumsuzluğunu önler. Dolayısıyla pervaneden doğabilecek darbe ve vibrasyonları da engeller. Radyal ve Aksiyel (ileri,geri,sağa,sola) yüklere dayanıklıdır.Tüm yüzey ve kanallar torna ve frezelerde simetrik olarak işlendiğinden TİP (4x127), 145, 168, 225, 278 ler 2000dev/dak ya kadar balans gerektirmez.

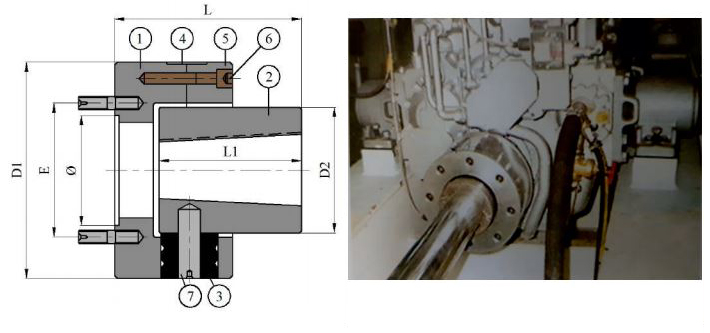

| NO | PARÇA ADI |
| 1 | Alüninyum Gövde (ETAL 170) |
| 2 | Çelik Göbek (Ç 1050) |
| 3 | Lastik Takoz |
| 4 | Muhafaza Sacı (KROM) |
| 5 | Alüminyım Kapak (ETAL 170) |
| 6 | İmbus Civata M (10x30),(10x35),(12x45),(14x50),(14x120),(22x80),(22x150),(22x240),(27x165),(27x275) |
| 7 | Taşıyıcı Pim (ST 37) |
| TİP | D1 | D2 | L | L1 | Q | Max Nm | Ağırlık Kg | Kullanılabilir şaft çapı |
| FLK 4 x 127 | 127 | 56 | 81 | 60 | 55 | 255 | 2.8 | 25..35 mm |
| FLK 145 | 145 | 73 | 100 | 75 | 100 | 480 | 4.6 | 30..40 mm |
| FLK 168 | 168 | 96 | 110 | 80 | 165 | 775 | 7.5 | 40..50 mm |
| FLK 225 | 225 | 117 | 138 | 100 | 375 | 1766 | 16 | 50..70 mm |
| 8 FLK 278 | 278 | 146 | 165 | 120 | 630 | 2962 | 25.8 | 60..90 mm |
| 16 FLK 278 | 278 | 146 | 215 | 160 | 1260 | 5924 | 41 | 80..100 mm |
| 8 FLK 355 | 355 | 205 | 233 | 180 | 1665 | 7800 | 75 - 125 | 90..130 mm |
| 16 FLK 355 | 355 | 205 | 298 | 240 | 3330 | 15600 | 150 | 90..140 mm |
| 8 FLK 450 | 450 | 240 | 245 | 210 | 3675 | 17236 | 200 | 120..160 mm |
| 16 FLK 450 | 450 | 240 | 310 | 275 | 7350 | 34472 | 250 | 140..180 mm |
Q= 1500 DEVİRDE TAŞIYABİLECEĞİ MAX. GÜÇ ( RPM) /HP
