ÇANAK VİBRASYON TAKOZU
ÇANAK VİBRASYON TAKOZU
ÇANAK VİBRASYON TAKOZU

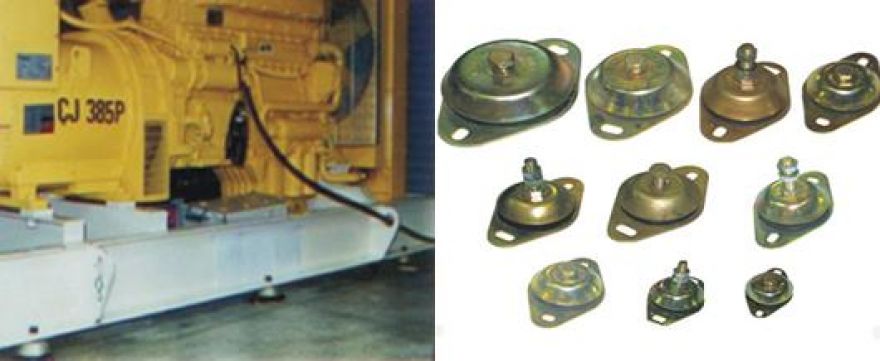

Bu takozlar dik konumda veya max 15º eğimli yerlerde emniyetle kullanılır.Çanak tipi dizaynı gereği yatay titreşimleride yok eder. Lastik sertliği 55 shore Q=kg/mm max.yük/esneme miktarı, 20 º de
● Lastik sertliği 40 shore olan çanak takozlarda üretmekteyiz. Q=kg taşıma değeri ½ kg daha azdır.

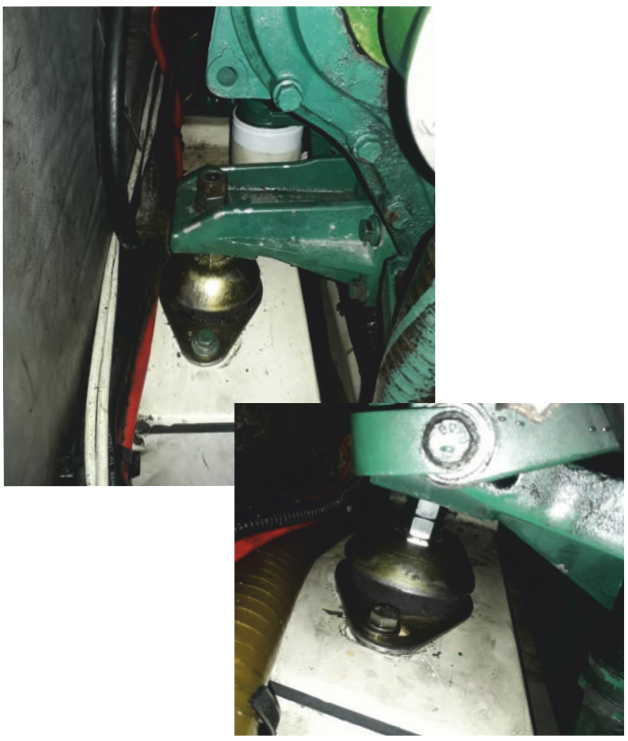

● Çanak tip vibrasyon takozları gemi egzoz sisteminde kullanıldığı zaman taşıyıcı kulak ile vibrasyon takozu arasına ısı izalasyon malzemesi koyulmalıdır.
Örneğin; 10 – 20 mm kalınlığında Fiber levha ve diğerleri.
|
TİP |
A |
B |
C |
E |
F |
G |
H |
H-1 |
L |
Q Kg/mm |
D |
D-1 |
AĞIRLIK KG |
|
|
mm |
inch |
|||||||||||||
|
ÇVT0 |
79 |
48 |
2.5 |
8.5 |
6.5 |
55 |
24 |
33 |
65 |
2 ½" |
10/1 |
M8 |
M8x20 |
0,120 |
|
ÇVT1 |
96 |
61 |
2.5 |
10 |
8.2 |
60 |
28 |
38 |
75 |
3" |
25/1.5 |
M8 |
M8x20 |
0,170 |
|
ÇVT2 |
106 |
64 |
2.5 |
14 |
8.4 |
75 |
33 |
45 |
85 |
3 ½" |
50/2 |
M10 |
M10x25 |
0,230 |
|
ÇVT3 |
121 |
77 |
3 |
18 |
11.5 |
95 |
38 |
53 |
100 |
4" |
120/2 |
M12x1.5 |
M12x1.5x30 |
0,360 |
|
ÇVT4 |
164 |
99 |
4 |
17 |
11 |
115 |
45 |
62 |
125 |
5" |
200/3 |
M14x1.5 |
M14x1.5x35 |
0,730 |
|
ÇVT5 |
186 |
114 |
5 |
20 |
13 |
130 |
51 |
70 |
140 |
5 ½" |
300/3 |
M16x1.5 |
M16x1.5x40 |
1,110 |
|
ÇVT6 |
206 |
128 |
5 |
23 |
15 |
140 |
60 |
80 |
160 |
6 ½" |
650/3 |
M18x1.5 |
M18x1.5x45 |
1,600 |
|
ÇVT7 |
228 |
144 |
5 |
26 |
17 |
160 |
65 |
95 |
180 |
7 ¼" |
1100/3 |
M20x1.5 |
M20x1.5x50 |
2,100 |
|
ÇVT8 |
250 |
162 |
5 |
33 |
17 |
170 |
70 |
100 |
200 |
8" |
1600/3 |
M20-M22 |
M20-22x60 |
2,960 |
|
ÇVT9 |
304 |
205 |
6 |
36 |
20 |
180 |
75 |
114 |
250 |
10" |
3000/3 |
M24-M27 |
M24-27x70 |
4,920 |
