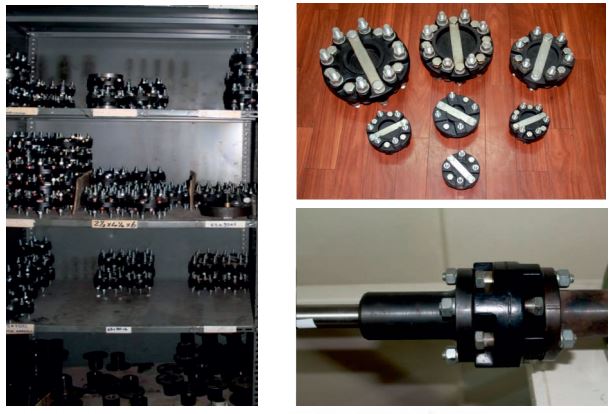

Lastik Kaplinler
Bu tip kaplinler sağa sola, ileri ve geri pozisyonda olan kuvvetleri esneklikle alır, montajı kolaydır, İki çelik kaplin arasına kolaylıkla montajı yapılabilir . Max. 2° açıdaki line kaçıklıklarını ve ani darbeleri lastik oluşundan dolayı azaltır.
* Yağ,mazot ve kimyasallardan koruyunuz.
|

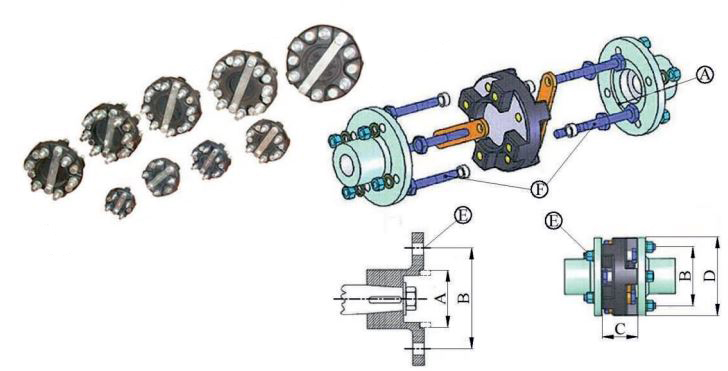

TİP |
A |
B |
C |
D |
E |
F |
Q |
MAX. Nm |
AĞIRLIK |
|
FLK 50x78 |
50 - 1,97 |
78 - 3,07 |
50 |
105 - 4,14 |
4 |
M 10x70 (W 7/16"x3") |
53 |
249 |
1,040 |
|
FLK 60x80 |
60 - 2,36 |
80 - 3,15 |
50 |
108 - 4,25 |
4 |
M 10x70 (W 7/16"x3") |
54 |
255 |
1,050 |
|
FLK 2 1/2"x3 1/4" |
63,5 - 2 1/2 |
82,55 - 3 1/4 |
50 |
110 - 4,33 |
4 |
M 10x70 (W 7/16"x3") |
56 |
263 |
1,055 |
|
FLK 2 1/2"x4 1/4" |
63,5 - 2 1/2 |
107,95 - 4 1/4 |
50 |
139 - 5,47 |
4 |
M 10x70 (W 7/16"x3") |
92 |
430 |
1,350 |
|
FLK 2 1/2"x4 1/4"x6 |
63,5 - 2 1/2 |
107,95 - 4 1/4 |
50 |
140 - 5,50 |
6 |
M 10x70 (W 7/16"x3") |
124 |
581 |
1,800 |
|
FLK 65x100 |
65 - 2,56 |
100 - 3,94 |
50 |
134 - 5,28 |
4 |
M 10x70 (W 7/16"x3") |
85 |
400 |
1,900 |
|
FLK 65x90x6 |
65 - 2,56 |
90 - 3,54 |
50 |
113 - 5,23 |
6 |
M 10x70 (W 7/16"x3" |
91 |
430 |
1,750 |
|
FLK 70x90x6 |
70 - 2,75 |
90 - 3,54 |
50 |
115 - 4,5 |
6 |
M 10x70 (W 7/16"x3") |
92 |
431 |
1,760 |
|
FLK 65x95x6 |
65-256 |
95-3 3/4" |
50 |
118-4,65 |
6 |
M10x70 (W 7/16x3) |
95 |
450 |
1,800 |
|
FLK 70x100x6 |
70 - 2,75 |
100 - 3,93 |
50 |
130 - 5,10 |
6 |
M 10x70 (W 7/16"x3") |
102 |
479 |
1,820 |
|
FLK 3"x4 3/4" |
76,2 - 3 |
120,65 - 4 3/4 |
50 |
158 - 6,22 |
6 |
M 16x1,5x80 (W 1/2"x3") |
169 |
794 |
2,550 |
|
FLK 3 3/4"x6" |
95,25 - 3 3/4 |
152,4 - 6 |
57 |
198 - 7,8 |
6 |
M 16x1,5x90 |
278 |
1303 |
5,380 |
|
FLK 120x156x6 |
120 |
156 |
62 |
200 - 7 7/8" |
6 |
M 16x1,5x90 |
300 |
1450 |
6,140 |
|
FLK 140x180 |
140 - 5,51 |
180 - 7,09 |
66 |
230 - 9,06 |
6 |
W 3/4"x4" UNF |
443 |
2077 |
8,330 |
|
FLK 140x196 |
140 - 5,51 |
196 - 7,71 |
65 |
245 - 9,64 |
8 |
M 16x1,5x100 |
536 |
2513 |
8,200 |
|
FLK 6"x7 1/2" |
152,4 - 6 |
190,5 - 7 1/2 |
66 |
237 - 9,33 |
8 |
W 3/4"x4" UNF |
521 |
2443 |
9,380 |
|
FLK 5"x8 3/4" |
127 - 5 |
222,25 - 8 3/4 |
72 |
275 - 10,82 |
8 |
M 22x110 |
778 |
3648 |
13,600 |
|
FLK 160x240 |
160 - 6,30 |
240 - 9,44 |
80 |
305 - 12 |
6 |
M 24x120 |
945 |
4432 |
16,800 |
Q= 1500 DEVİRDE TAŞIYABİLECEĞİ MAX. GÜÇ ( RPM) /HP
