DİYAFRAM KAPLİNLER

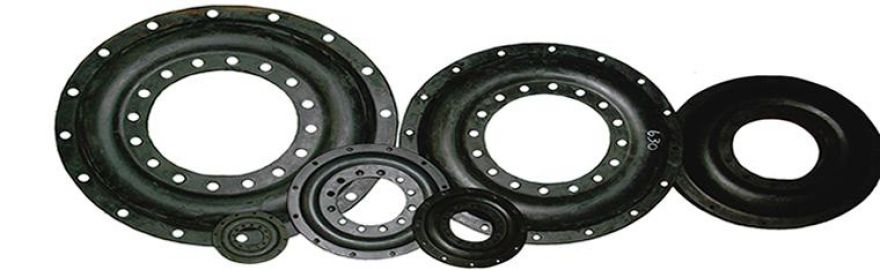

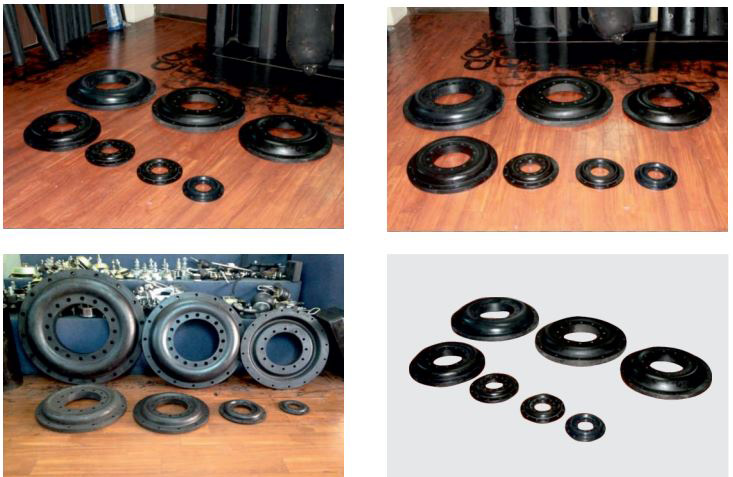

Bu tip kaplinler genellikle tırnaklı kaplin sisteminle aynı özelligi gösterir. Bunlarda diyagram seklindedir istenildiğinde tek olarak montaj yapılır veya çift olarak birbirlerine montaj yapılır bu durum da tork degerleri ikiye katlanmıştır. Kaplinin parçalanması durumunda sisteme hìçbir zarar vermez içleri sac bilezik ve kord bezi ile kuvvetlendirilmiştir.

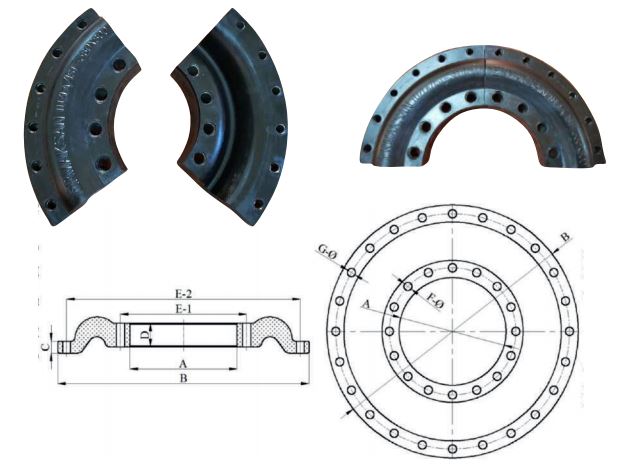

KOD	A	B	C	D	E-1	E-2	F-Ø	G-Ø
Ø55,5xØ155	Ø55,5	Ø155	8	7	68	140	12-Ø7	12-Ø7
Ø82xØ206	Ø82	Ø206	10	14	100	190	12-Ø8	12-Ø8
Ø95xØ240	Ø95	Ø240	12	19	118	218	12-Ø10	12-Ø10
Ø108,5xØ180	Ø108,5	Ø180	12	19	118	218	12-Ø10	12-Ø10
Ø108,5x Ø280	Ø108,5	Ø280	19	32	146	254	8-Ø11,5	8-Ø7,6
Ø108xØ276	Ø108	Ø276	16	26	135	254	12-Ø11	12-Ø11
Ø140xØ340	Ø140	Ø340	17	32	170	315	12-Ø14	12- Ø 10
Ø170xØ395	Ø170	Ø395	21	35	200	365	12-Ø16	12-Ø11,5
Ø180xØ410	Ø180	Ø410	20	40	210	380	14-Ø12,5	16-Ø12,5
Ø194xØ460	Ø194	Ø460	25	46	230	420	12-Ø16	12-Ø12
Ø225xØ530	Ø225	Ø530	28	57	265	496	12-Ø20	12-16- Ø15
Ø257xØ600	Ø257	Ø600	40	58	302	565	12-Ø20	12- Ø15
Ø273xØ630	Ø273	Ø630	33	65	320	586	16-Ø22	16- Ø18
Ø315xØ740	Ø315	Ø740	35	69	372	688	16-Ø24	16-Ø22

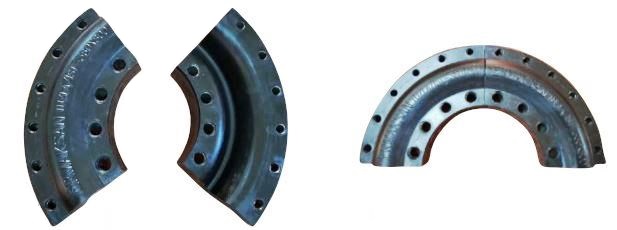

Ø360xØ800 – 4 PARÇALI	Ø360	Ø800	42	84	416	755	16-Ø30	24-Ø22
*Ø375xØ865	Ø375	Ø865	42	87	440	808	18-Ø28,5	16-Ø26
*Ø480xØ1060	Ø480	Ø1060	70	113	560	990	16-Ø32	24-Ø32

( * ) Arge ve yapım aşamasında.
