AYAKLI LASTİK TİP USTURMAÇALAR
Bu tip usturmaçalar genellikle üç parçadan imal edilir yani üç elementtir.

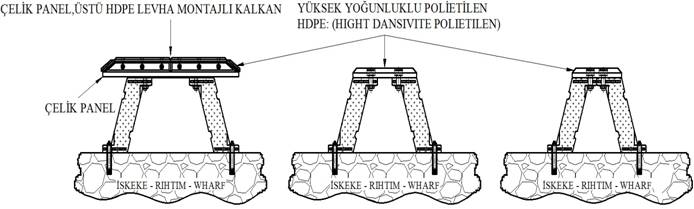

İki adedi ayak kısmı dediğimiz lastik parçalar bir adedi Polietilen levha (HDPE) veya yanaşmayı karşılayan çelik panel ve üst kısmı (HDPE) kaymayı kolaylaştıran yüksek yoğunluklu polietilen levha kaplı çelik konstrüksiyon kısmıdır genellikle büyük gemiler için tercih edilir.
Çelik panel haricinde usturmaça ve polietilenin arasına kırılmasını,kopmasını engellemek için sac montaj edilir.
Ayaklı lastik usturmaçalar üç ana parçadan oluştuğu için ileride zaman içerisinde olabilecek deformasyon veya parçalanmalarda değiştirilmesi çok kolay ve maliyeti düşük tip usturmaçalardır.
Şekil olarak iskele rıhtım tipi usturmaçalar (ARCH TYPE FENDER) gibi fakat daha fazla reaksiyon kuvveti ile yüksek enerji (absorbe) yapabilen bir tiptir.
Değişik isimlerde adlandırılabilir örneğin;
(LMD) Modüler ayaklı tip usturmaça,
(ME) Modüler elementli usturmaça,
(MV) Modüler V tip usturmaça.
Genelde ayaklı lastik tipi usturmaçalar olarak adlandırılır.
Bizim üretimimizde lastik ayak kısımları beton ve kalkana daha iyi bağlantı ve dayanım sağlayabilmesi için (A) ölçüsü daha geniştir.Bunun özelliğide her yönden gelen darbeyi daha kuvvetli karşılayabilmesi, deformasyon ve parçalanmayı önlemesidir.
Üretimini yapmış olduğumuz ayaklı lastik tipi usturmaçalar simetrik bir dizayn olduğu için aşağıdaki teknik detay ölçülerinde göreceğimiz gibi her pozisyonda montaj olabilmektedir ve boyları uzatılabilir diğer tiplerin yerine montaj yapılabilir.
FİRMAMIZ
Test sistemi olarak PIANC testini Loyd gözetiminde sizlerle beraber reaksiyon ve absorbe testini yapabiliriz.
Usturmaçalarımız TSE K46 normlarına göre üretilmektedir istenilen testleri laboratuvarımızda yapabiliriz.
Teknik olarak her konuda yardımcı olabiliriz ve firmamızın teknik elemanlarına danışabilirsiniz.

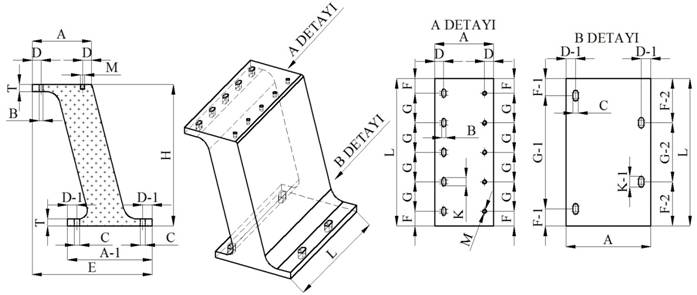

KOD | A | B | C | C-1 | D ±5 | E | E-1 | F | F-1 | G | H | K | L | M | N | T min. | Ø |
TOPLAM MONTAJ |
H:300x800 | 400 | 657 | 300 | - | 575 | 125 | 150 | 275 | 500 | 120 | 300 | 377 | 800 | M24 | 40 | 70 | Ø30 | 130 |
H:400x1000 | 500 | 838 | 374 | 252 | 750 | 250 | 250 | 250 | 500 | 162 | 400 | 500 | 1000 | M24 | 40 | 80 | Ø30 | 230 |
H:500x1000 | 600 | 1000 | 448 | 294 | 905 | 250 | 250 | 250 | 500 | 200 | 500 | 600 | 1000 | M30 | 40 | 90 | Ø36 | 320 |
H:600x1000 | 700 | 1160 | 516 | 334 | 1065 | 250 | 250 | 250 | 500 | 240 | 600 | 700 | 1000 | M30 | 50 | 90 | Ø36 | 460 |
H:750x1000 | 800 | 1380 | 570 | 342 | 1260 | 250 | 250 | 250 | 500 | 220 | 750 | 800 | 1000 | M36 | 50 | 100 | Ø42 | 715 |
H:900x1000 | 900 | 1580 | 625 | 350 | 1450 | 250 | 250 | 250 | 500 | 220 | 900 | 900 | 1000 | M42 | 52 | 100 | Ø48 | 930 |
H:1000x1000 | 1000 | 1740 | 694 | 390 | 1605 | 250 | 250 | 250 | 500 | 260 | 1000 | 1000 | 1000 | M42 | 60 | 120 | Ø48 | 1150 |

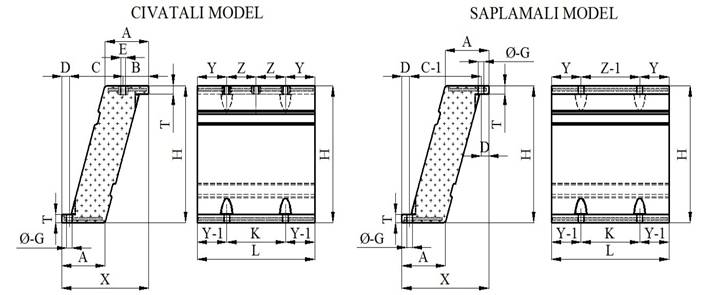

TİP | H | L | A | B | C | C-1 | D | E | T | Ø-G | Y | Y-1 | Z | Z-1 | K | X | Ağırlık (Kg) |
H:300X800 | 300 | 800 | 140 | 90 | 138 | - | 40,7 | M24 | 40 | Ø30 | 125 | 150 | 275 | - | 500 | 266 | 48 |
H:400X1000 | 400 | 1000 | 170 | 106 | 187 | 248 | 45 | M24 | 40 | Ø30 | 250 | 250 | 250 | 500 | 500 | 338 | 92 |
H:500X1000 | 500 | 1000 | 200 | 124 | 229 | 306 | 47 | M30 | 40 | Ø36 | 250 | 250 | 250 | 500 | 500 | 400 | 135 |
H:600X1000 | 600 | 1000 | 230 | 138 | 275 | 366 | 47 | M30 | 50 | Ø36 | 250 | 250 | 250 | 500 | 500 | 460 | 190 |
H:750X1000 | 750 | 1000 | 290 | 175 | 344 | 458 | 61 | M36 | 50 | Ø42 | 250 | 250 | 250 | 500 | 500 | 580 | 300 |
H:900X1000 | 900 | 1000 | 340 | 203 | 412 | 550 | 65 | M42 | 52 | Ø48 | 250 | 250 | 250 | 500 | 500 | 680 | 440 |
H:1000X1000 | 1000 | 1000 | 370 | 217 | 458 | 610 | 65 | M42 | 60 | Ø48 | 250 | 250 | 250 | 500 | 500 | 740 | 516 |
AYAKLI TİPİ USTURMAÇA DEFORMASYON TESTLERİ
NOT: Usturmaçalarımız PIANC 2002 standartlarına göre test yapılır.
TİP | H | L | A | A-1 | B | C | D | D-1 | E | F | F-1 | F-2 | G | G-1 | G-2 | K | K-1 | M | T | Ağırlık (Kg) |
H:1200X1250 | 1200 | 1250 | 520 | 750 | 35 | 45 | 80 | 85 | 1061 | 125 | 145 | 375 | 250 | 960 | 500 | 70 | 90 | M30 | 60 | 862 |
