İSKELE RIHTIM TİPİ USTURMAÇA
İSKELE RIHTIM TİPİ USTURMAÇA

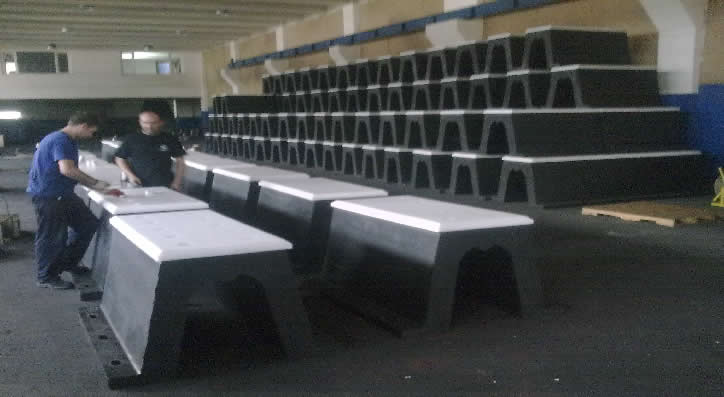

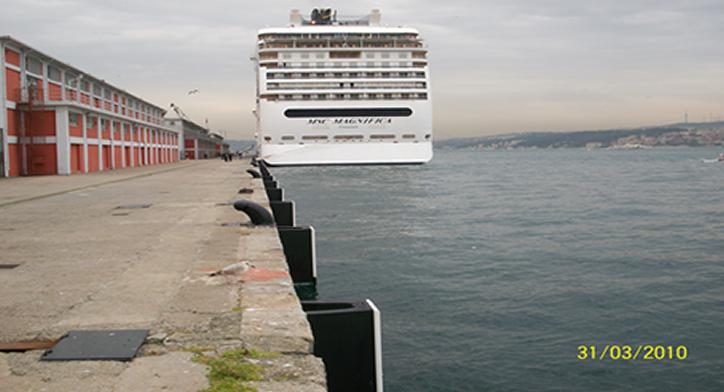

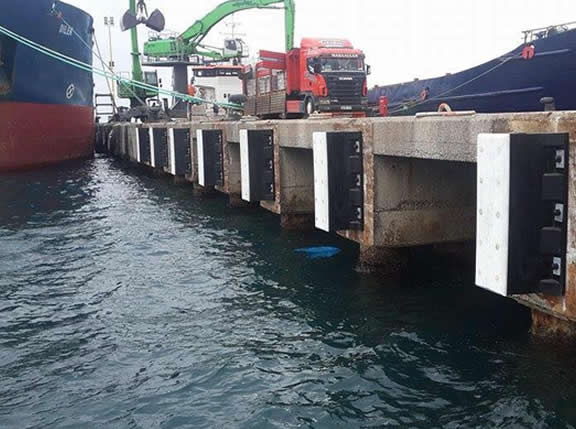

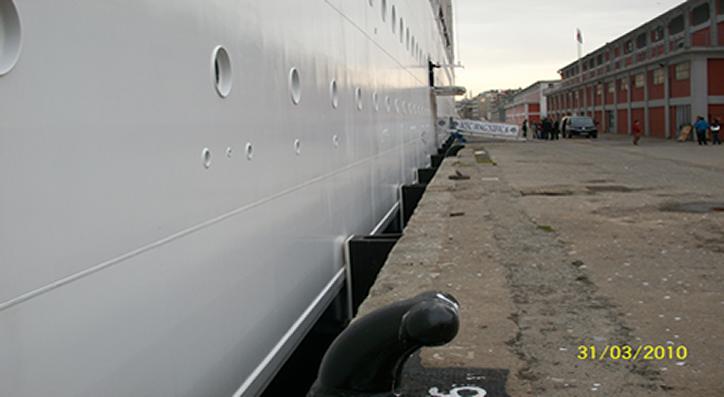

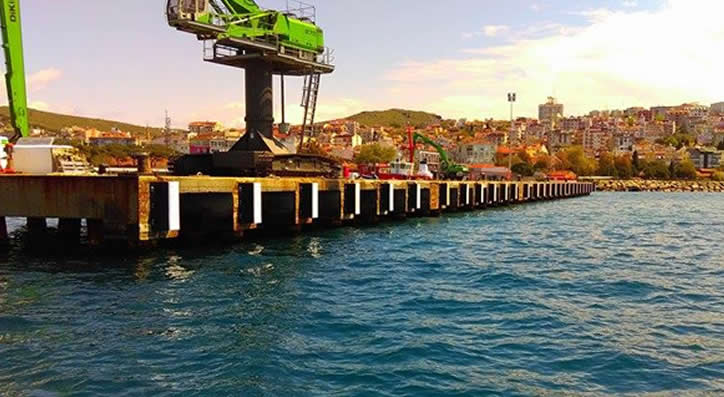

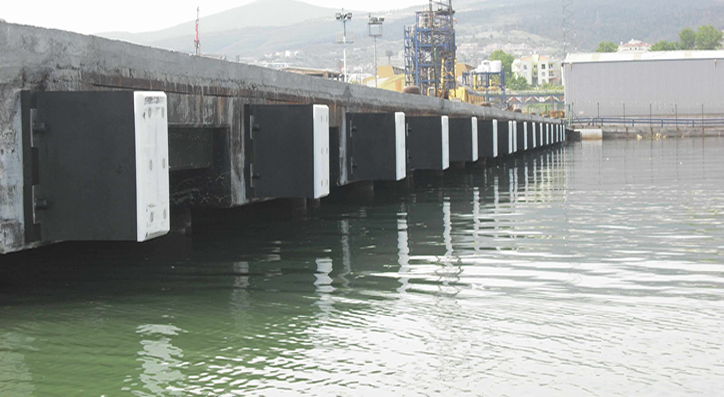

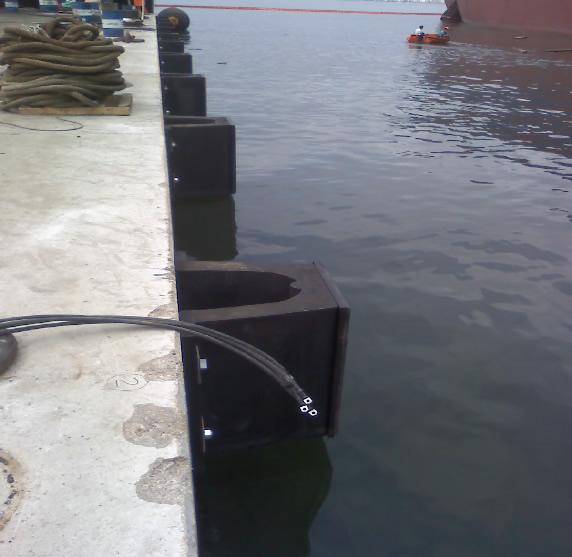

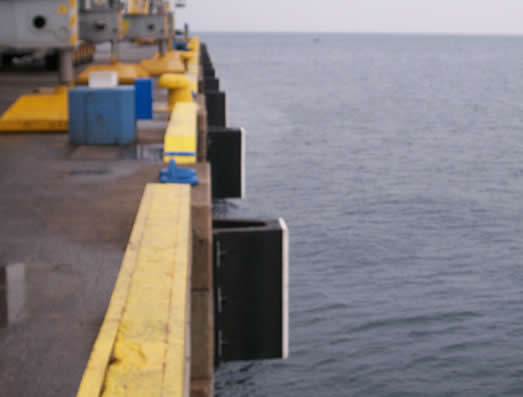

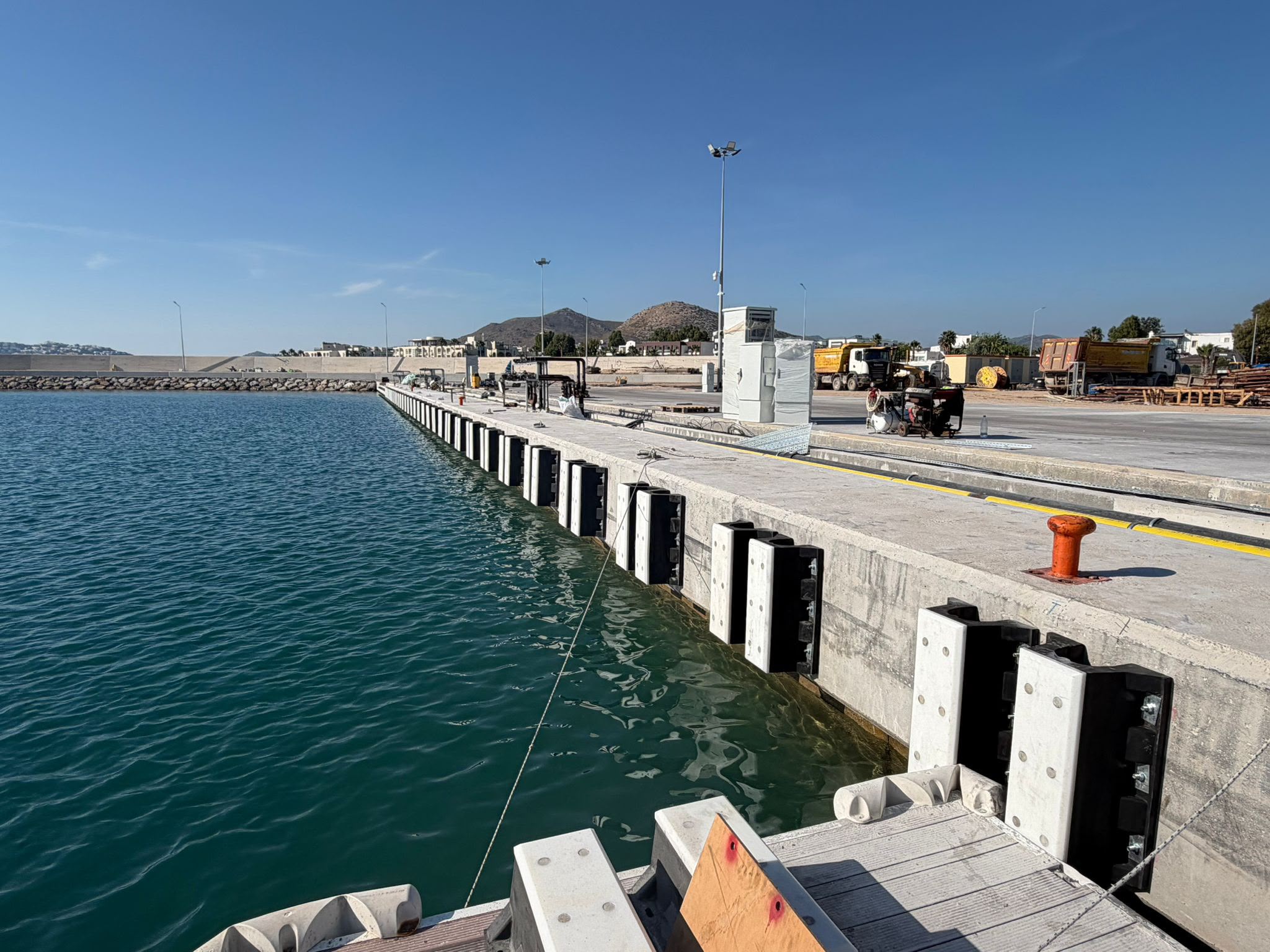

USTURMAÇA MONTAJ GÖRÜNTÜLERİ
NOT : Usturmaçalarımız; TSE K46 Normlarına göre imal edilmiş olup, Loyd sertifikaları mevcuttur.

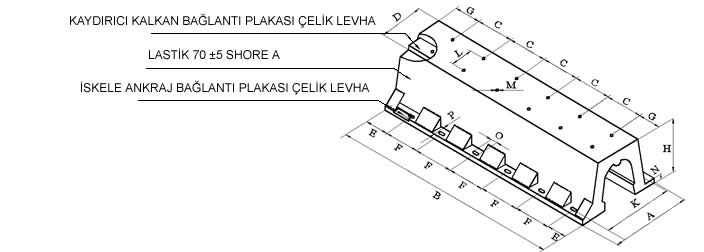

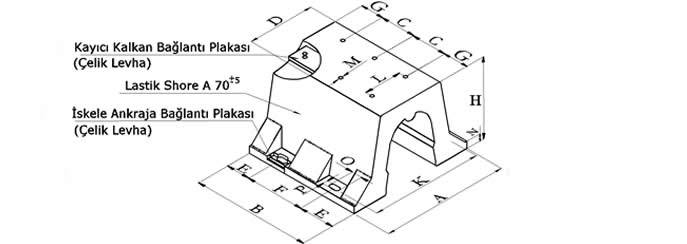

İSKELE RIHTIM TİPİ USTURMAÇALAR (MONO BLOK TİPLER)
TİP | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Ağırlık (Kg) |
450x1000xH255 | 450 | 1000 | 250 | 245 | 125 | 250 | 125 | 255 | 400 | 120 | M16 | 34 | 45 | 20 | 70 |
300x1000xH165 | 300 | 1000 | 250 | 165 | 125 | 250 | 125 | 165 | 250 | 80 | M12 | 24 | 45 | 14 | 34 |
200x1000xH120 | 200 | 1000 | 250 | 110 | 125 | 250 | 125 | 120 | 175 | 60 | M12 | 20 | 36 | 12 | 19 |
150x1000xH90 | 150 | 1000 | 250 | 82 | 125 | 250 | 125 | 90 | 125 | 40 | M10 | 14 | 25 | 10 | 10 |
TİP | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Ağırlık (Kg) |
450x1500xH255 | 450 | 1500 | 250 | 245 | 125 | 250 | 125 | 255 | 400 | 120 | M16 | 34 | 45 | 20 | 117 |
300x1500XH165 | 300 | 1500 | 250 | 165 | 125 | 250 | 125 | 165 | 250 | 80 | M12 | 24 | 45 | 20 | 45 |
200x1500XH120 | 200 | 1500 | 250 | 110 | 125 | 250 | 125 | 120 | 175 | 60 | M12 | 20 | 36 | 16 | 25 |
150x1500xH90 | 150 | 1500 | 250 | 82 | 125 | 250 | 125 | 90 | 125 | 40 | M10 | 14 | 25 | 10 | 14 |
NOT: H ölçüsü bulunduğu yerde polietilen levhalar monte edilerek veya çelik konstrüksiyon sistemi ile bu ölçü değiştirilebilir veya istenildiğinde kayıcı kalkan kullanılmadanda kullanılabilir.
Deformasyon testleri, diğer analizler, montaj, dizayn ve diğer teknik bilgiler için firmamızı arayabilirsiniz.
K ve F ölçüleri ± 10 mm toleranslıdır.
Ayrıca kayıcı kalkan plakası isteğe göre uygulanmayabilir. (Küçük modellerdeki gibi)

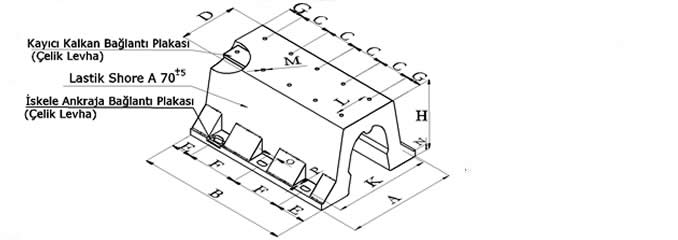

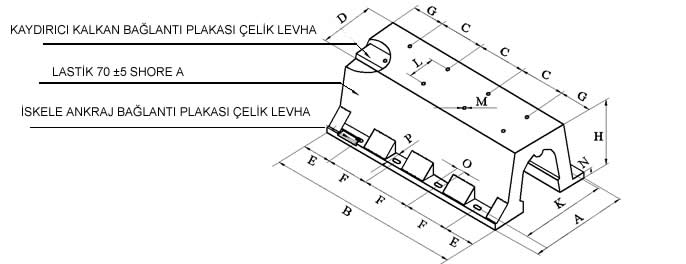

TİP | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Ağırlık (Kg) |
1150x1000xH800 | 1150 | 1000 | 350 | 610 | 250 | 500 | 150 | 800 | 1000 | 320 | M30 | 65 | 90 | 45 | 507 |
1080x1000xH660 | 1080 | 1000 | 350 | 580 | 250 | 500 | 150 | 660 | 950 | 320 | M30 | 60 | 90 | 45 | 400 |
850x1000xH500 | 850 | 1000 | 350 | 460 | 250 | 500 | 150 | 500 | 750 | 280 | M24 | 50 | 64 | 32 | 268 |
800x1000xH400 | 800 | 1000 | 350 | 370 | 250 | 500 | 150 | 400 | 650 | 225 | M24 | 40 | 64 | 32 | 207 |
600x1000xH330 | 600 | 1000 | 350 | 330 | 250 | 500 | 150 | 330 | 500 | 160 | M16 | 38 | 50 | 25 | 115 |
TİP | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Ağırlık (Kg) |
1150x1500xH800 | 1150 | 1500 | 300 | 610 | 250 | 500 | 150 | 800 | 1000 | 320 | M30 | 65 | 90 | 45 | 810 |
1080x1500xH660 | 1080 | 1500 | 300 | 580 | 250 | 500 | 150 | 660 | 950 | 320 | M30 | 60 | 90 | 45 | 651 |
850x1500xH500 | 850 | 1500 | 300 | 460 | 250 | 500 | 150 | 500 | 750 | 280 | M24 | 50 | 64 | 32 | 402 |
800x1500xH400 | 800 | 1500 | 300 | 370 | 250 | 500 | 150 | 400 | 650 | 225 | M24 | 40 | 64 | 32 | 310 |
600x1500xH330 | 600 | 1500 | 300 | 330 | 250 | 500 | 150 | 330 | 500 | 160 | M16 | 38 | 50 | 25 | 170 |
NOT: H ölçüsü bulunduğu yüzeye polietilen levhalar monte edilerek veya çelik konstrüksiyon sistemi ile bu ölçü değiştirilebilir veya istenildiğinde kayıcı kalkan kullanılmadanda kullanılabilir.
Deformasyon testleri, diğer analizler, montaj, dizayn ve diğer teknik bilgiler için firmamızı arayabilirsiniz.
K ve F ölçüleri ± 20 mm toleranslıdır
NOT: Usturmaça üzerine kayıcı kalkanlar bu resimlere göre montaj yapılabilir. Usturmaçalarımızın montajları birbirine bağlantılı tekli ve daha fazla boyu uzatılarak montaj yapılabilir.

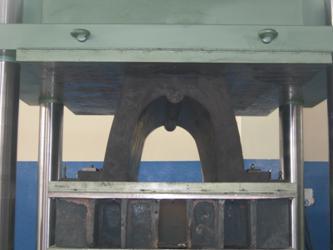

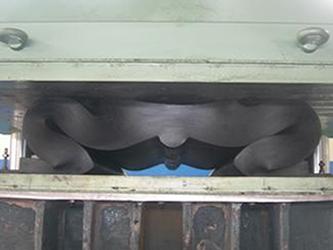

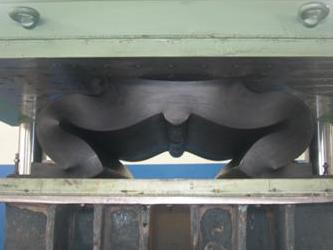

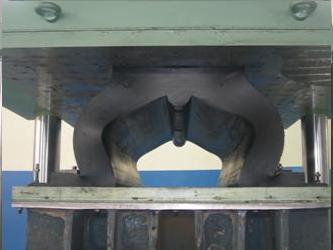

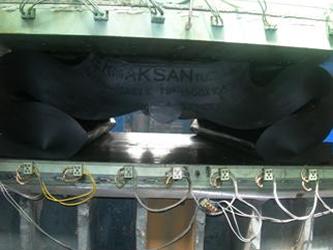

1080x1500 İSKELE RIHTIM TİPİ USTURMAÇA DEFORMASYON TESTLERİ
