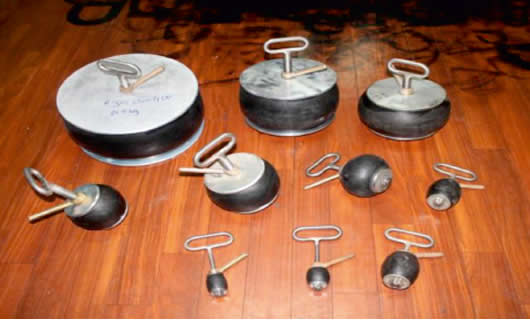

FRENGİ TAPASI - YAMA ŞAPKA LASTİKLERİ

Kimyasal madde taşıyan tankerlerde, güvertelerde ve tankların olduğu yerlerde bulunan deliklerin dolum esnasında kapatılması gerekir. Bu yüzden, bizim ürettiğimiz bir sistemle rahat bir şekilde kapatabilirsiniz. Boru iç çapı (A) ölçüsü lastik esnekliğinden dolayı 5 ile 50 mm arası esneyerek büyür. Dolayısı ile kaynaktan ovallenmiş olan veya bozuk yüzeye lastik kendi formunu verir ve sızdırmazlık görevi yapmış olur.

NOT : Frengi lastiği yağ,mazot ve kimyasallara dayanıklıdır. Sıkma mekanik sistemleri krom ve bronzdan üretilmiş olup deniz suyuna karşı dayanıklıdır. Zaman içerisinde frengi lastiği deforme veya zarar görmesi halinde ekonomik açıdan firmamızdan sadece frengi lastiğini temin edebilirsiniz.

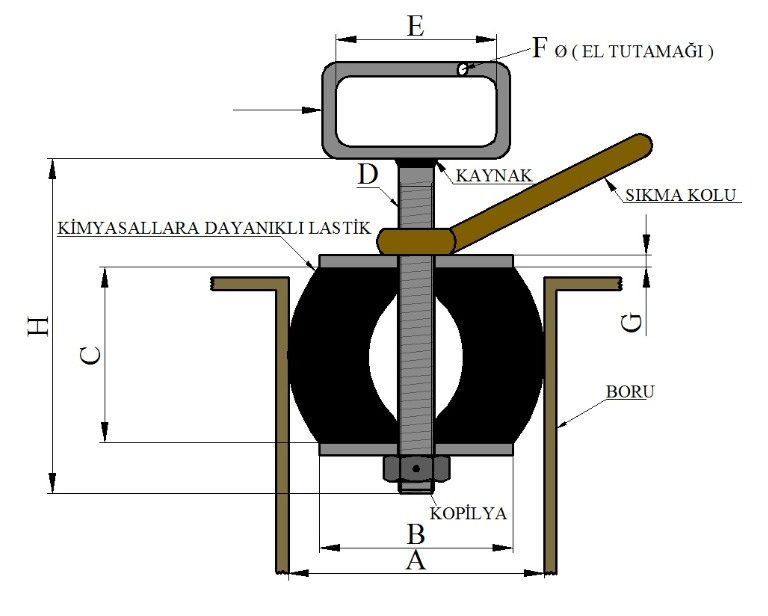

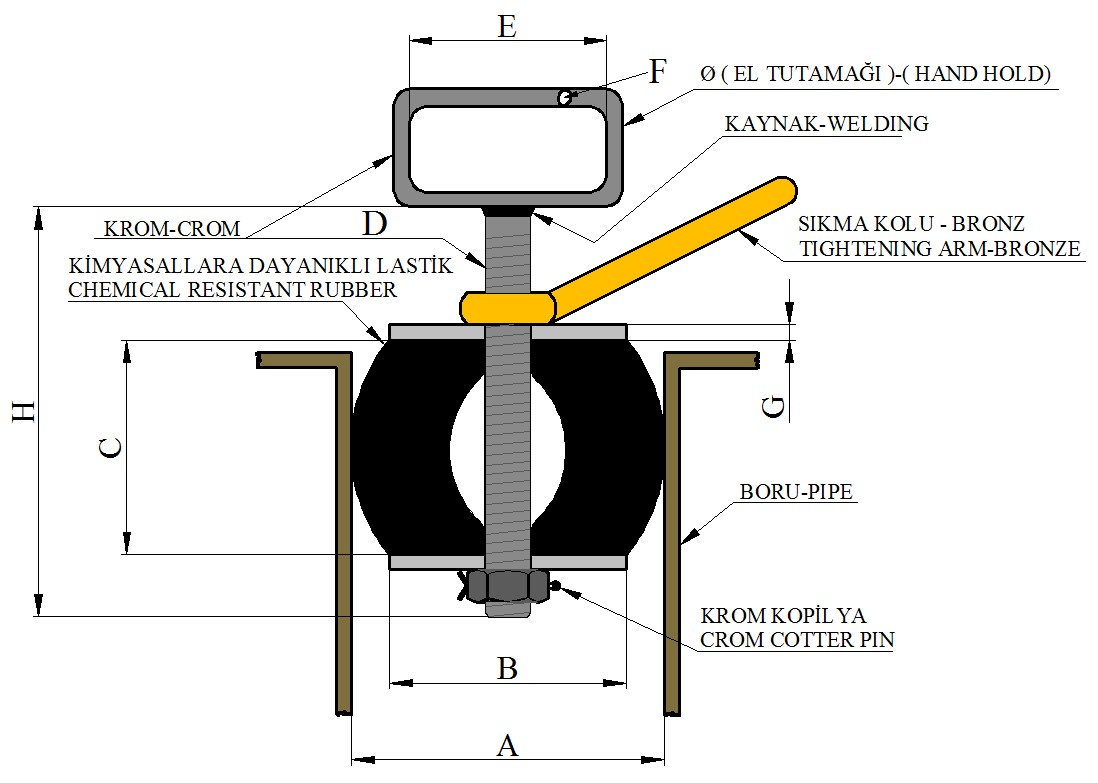

TİP	A	B	C	D	E	F	G	H	AĞIRLIK / KG
Tip 30	Ø 30	Ø 25	30	M10	80	Ø10	15	140	0,34
Tip 35	Ø 35	Ø 30	30	M10	80	Ø10	15	140	0,34
Tip 40	Ø 40	Ø 35	40	M10	80	Ø10	4	140	0,44
Tip 45	Ø 45	Ø 35	40	M10	80	Ø10	4	140	0,45
Tip 50	Ø 50	Ø 40	44	M10	80	Ø10	4	140	0,45
Tip 55	Ø 55	Ø 43	55	M12	80	Ø10	4	140	0,55
Tip 60	Ø 60	Ø 43	55	M12	80	Ø10	5	140	0,6
Tip 65	Ø 65	Ø 43	55	M12	80	Ø10	5	140	0,58
Tip 70	Ø 70	Ø 43	55	M12	80	Ø10	5	140	0,74
Tip 75	Ø 75	Ø 43	75	M12	80	Ø10	5	140	0,77
Tip 80	Ø 80	Ø 63	55	M16	80	Ø12	5	165	1,16
Tip 85	Ø 85	Ø 63	70	M16	80	Ø12	5	165	1,18
Tip 90	Ø 90	Ø 63	70	M16	80	Ø12	5	165	1,21
Tip 95	Ø 95	Ø 76	70	M16	80	Ø12	5	165	1,4
Tip 100	Ø 100	Ø 76	70	M16	80	Ø12	5	165	1,43
Tip 105	Ø 105	Ø 76	70	M16	80	Ø12	5	165	1,5
Tip 110	Ø 110	Ø 76	75	M16	80	Ø12	5	165	1,56
Tip 115	Ø 115	Ø 76	82	M16	80	Ø12	5	165	1,67
Tip 120	Ø 120	Ø 76	82	M16	80	Ø12	5	165	1,77
Tip 125	Ø 125	Ø 100	82	M20	80	Ø12	6	195	2,23
Tip 130*	Ø 130	Ø 100	82	M20	80	Ø12	6	195	2,74
Tip 135	Ø 135	Ø100	82	M20	80	Ø12	6	195	2,46
Tip 140*	Ø 140	Ø 108	90	M20	80	Ø12	8	195	2,94
Tip 145	Ø 145	Ø 108	90	M20	80	Ø12	8	195	2,97
Tip 150	Ø 150	Ø 108	90	M20	80	Ø12	8	195	4,25
Tip 155*	Ø 155	Ø 137	95	M20	80	Ø12	8	195	4,31
Tip 160	Ø 160	Ø 137	95	M20	80	Ø12	8	195	4,31
Tip 165*	Ø 165	Ø 137	95	M20	80	Ø12	8	195	4,31
Tip 170 - 185	Ø 170 - 185	Ø 150	95	M20	80	Ø12	8	195	4,48
Tip 185 - 200	Ø 185 - 200	Ø 165	100	M20	80	Ø12	10	195	4,82
Tip 200 - 225	Ø 200 - 225	Ø 175	100	M20	80	Ø12	10	195	5,12
Tip 225 - 250	Ø 225 - 250	Ø 196	105	M20	80	Ø12	10	195	6,56
Tip 250 - 300	Ø 250 - 300	Ø 250	130	M20	80	Ø12	8	250	10,92
Tip 300 - 350	Ø 300 - 350	Ø 300	140	M24	80	Ø12	8	250	16
Tip 350 - 400	Ø 350 - 400	Ø 340	150	M24	80	Ø12	10	250	25
Tip 400 - 450	Ø 400 - 450	Ø 390	165	M24	80	Ø12	10	250	28
Tip 450 - 500	Ø 450 - 500	Ø 440	165	M24	80	Ø12	10	250	33

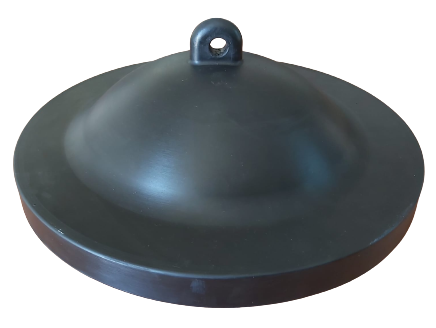

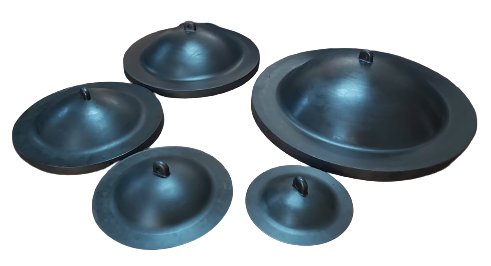

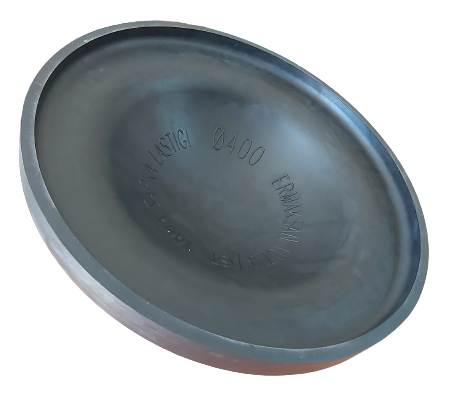

YAMA ŞAPKA LASTİKLERİ

Yama şapka lastiği ; gemilerde meydana gelebilecek küçük çaplı tekne hasarlarına karşı ve su sızdırmazlığını sağlamak amacıyla, sertlik (shore A) özel olarak hazırlanmış kauçuktan imal edilmiş yara kapama malzemesidir etek kısımları takviyelidir.

Kullanım Yerleri ; Yama şapka acil durumlarda gemilerin bordasında meydana gelebilecek deliklerin kapatılabilmesi için kullanılan yara kapama malzemesi olarak veya beton deliklerinde suyun bir taraftan diğer tarafa geçmemesi için kullanılabilir.

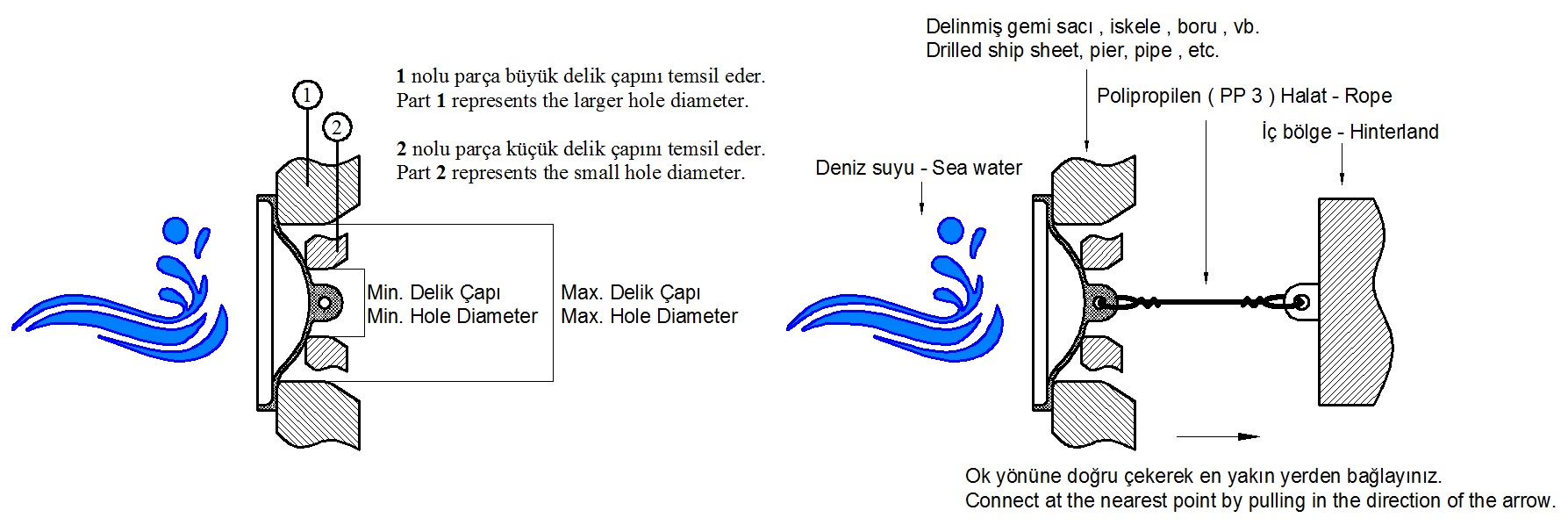

NOT : Gemi bordası veya başka yaraları kapamadan önce tutamaç yerindeki delikten en yakın yere bağlama mesafesi kadar halat ayarlanmalı ve kesilmelidir yama şapka lastiğin tutamaç kısmından düğüm şeklinde bağlanmalıdır daha sonra yaradan dışarı atılıp halatın diğer ucunu en yakın bağlama yerinden gerdirerek bağlanmalıdır.

Gemilerde dıştan içeriye su girişi olduğu için yama şapka lastiği katlanarak delikten dışarı atılır ve bırakılır yama şapka lastiği tutamaç yerindeki halat içerideki en yakın uygun yerden gerdirilerek bağlanır böylece yama şapka lastiği yarayı kapamış olur ve dışarıdan gelen kuvvet lastiğe basınç yapar delik basınç altında deliği iyice tıkar ve sızdırmazlık işlemi yapar böylece içeriye su alma işlemi durdurulur.

Basınç max. 1-2 Bar dır, kg/cm² daha büyük basınç için veya farklı çap ölçülerde özel imalat yapabilmekteyiz.

Aşağıdaki çizelgede istenilen çapa göre kullanım kodu verilmiştir.

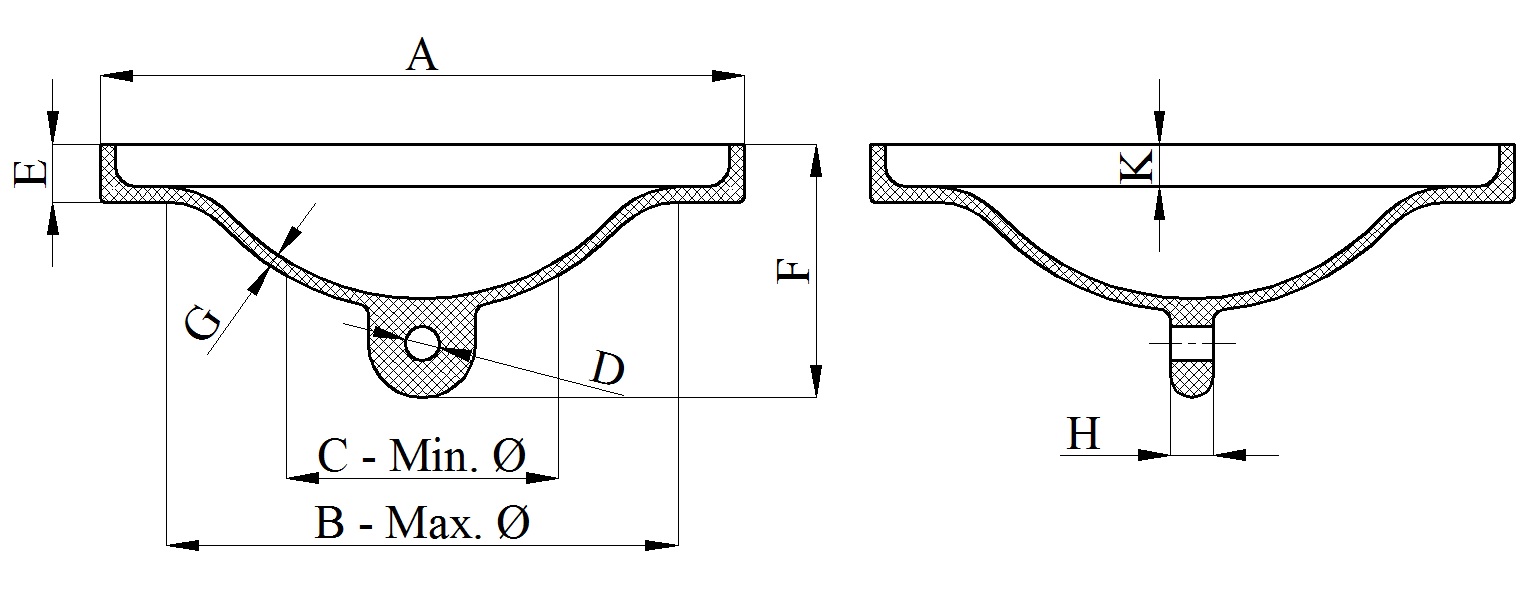

KULLANILABİLİR YAMA ŞAPKA LASTİĞİ MAKSİMUM ve MİNİMUM DELİK KAPAMA ÖLÇÜLERİ

A	B	C	D	E	F	G	H	K	AĞIRLIK - KG
TİP : Ø200 mm	Ø175 - ( 7" )	Ø76 - ( 3" )	Ø16	21	90	6	20	15	0,450
TİP : Ø300 mm	Ø254 - ( 10" )	Ø90 - ( 3 1/2" )	Ø16	27	118	6	20	20	1
TİP : Ø400 mm	Ø355 - ( 14" )	Ø100 - ( 4" )	Ø16	30	144	10	20	20	2
TİP : Ø500 mm	Ø457 - ( 18" )	Ø127 - ( 5" )	Ø16	33	170	13	20	20	4
TİP : Ø600 mm	Ø558 - ( 22" )	Ø150 - ( 6" )	Ø16	35	196	15	20	20	7
TİP : Ø800 mm	Ø760 - ( 30" )	Ø200 - ( 8" )	Ø16	38	248	18	20	20	13
