ER - CELL TİPİ USTURMAÇALAR
Üretimini yapmış olduğumuz bu tip usturmaçalar hücre tipi veya pil tipi olarakta adlandırılabilir iki flanş arasındaki lastik iskele tarafı ve basınç altında gemiye sürtünen kısmı geminin yaslanması durumunda gelen kuvveti hücre kısmının (gövde) şişirerek gelen kuvveti absorbe etmeye çalışır bu kuvvet usturmaça tüp biçiminde olduğu için kuvvet dairesel olarak gelen kuvvete müdahale eder ve geminin sağa, sola, aşağı, yukarı hareketlerinde hem polietilen (HDPE) kayar hemde kuvvetleri dört pozizyonda almış olur. Bu sistemi daha da kuvvetlendirmek için HDPE li kalkan plakasını enaz iki yerden zincirle bağlamakta fayda vardır. ER - CELL Tipi usturmaçalar kuvveti diğer usturmaçalara göre yumuşak bir şekilde karşılamış olur.
Reaksiyon ve performans değeri için lütfen firmamıza danışın çünkü lastik sertliklerine göre değişebilir.

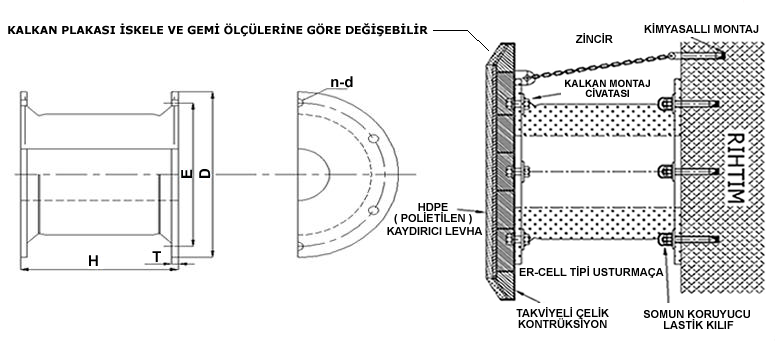

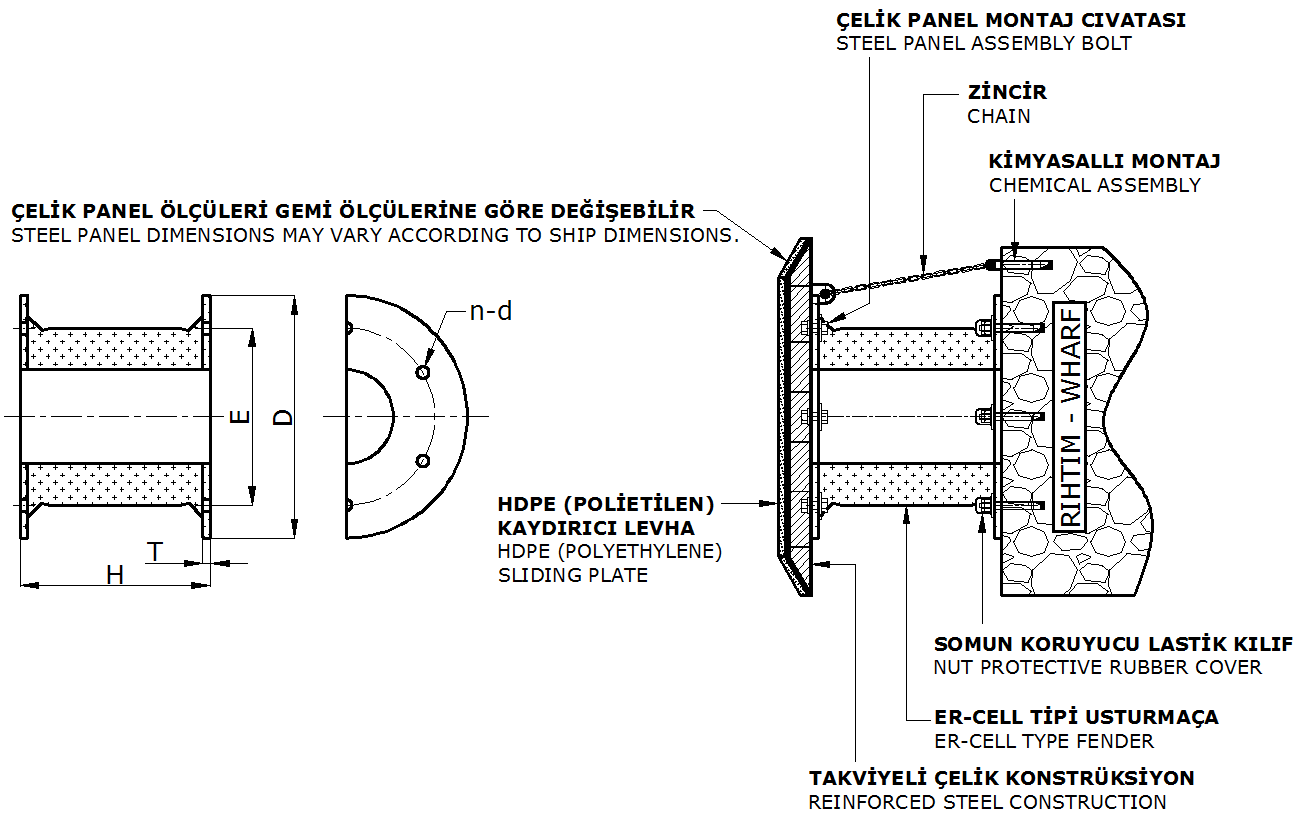

ER - CELL TİPİ USTURMAÇA ÖLÇÜLERİ
|
TİP |
H | T | E | D | n - d | Montaj Civatası | Ağırlık (KG ±) |
|
ER - CELL 500 |
500 - 20" | 30 | 550 | 650 | 4 - 35 | M 30 - 1 1/8" | 120 |
|
ER - CELL 635 |
635 - 25" | 35 | 700 | 850 | 4 - 38 | M 33 - 1 1/4" | 235 |
|
ER - CELL 800 |
800 - 32" | 40 | 900 | 1050 | 6 - 40 | M 36 - 1 3/8" | 450 - 500 |
|
ER - CELL 1000 |
1000 - 40" | 40 | 1100 | 1300 | 6 - 45 | M 39 - 1 1/2" | 830 |
|
ER - CELL 1150 |
1150 - 45" | 50 | 1300 | 1500 | 6 - 50 | M 42 - 1 5/8" | 1235 |
|
ER - CELL 1250 |
1250 - 50" | 50 | 1450 | 1650 | 6 - 50 | M 42 - 1 5/8" | 1725 |
|
ER - CELL 1450 |
1450 - 57" | 50 | 1650 | 1850 | 6 - 60 | M 45 - 1 3/4" | 2312 |
|
ER - CELL 1600 |
1600 - 63" | 55 | 1800 | 2000 | 8 - 60 | M48 - 1 7/8" | 3050 |
|
*ER - CELL 1700 |
1700 - 67" | 60 | 1900 | 2100 | 8 - 72 | M 56 - 2 1/4" | 3940 |
|
*ER - CELL 2000 |
2000 - 79" | 60 | 2000 | 2200 | 8 - 72 | M 64 - 2 1/2" | 5250 |
NOT: Usturmaçalarımız; TSE K46 Normlarına göre imal edilmiş olup, Loyd sertifikaları mevcuttur.
( * ) Arge ve yapım aşamasındadır.

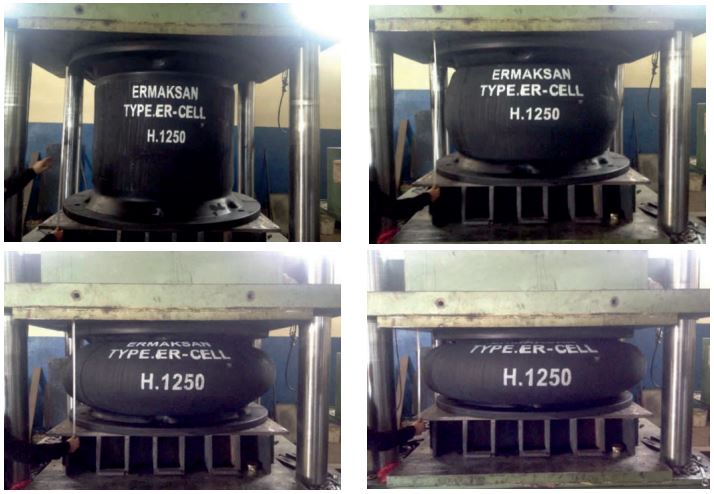

ER-CELL 1250 TİPİ USTURMAÇA DEFORMASYON TESTLERİ
