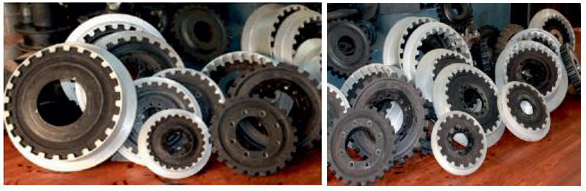

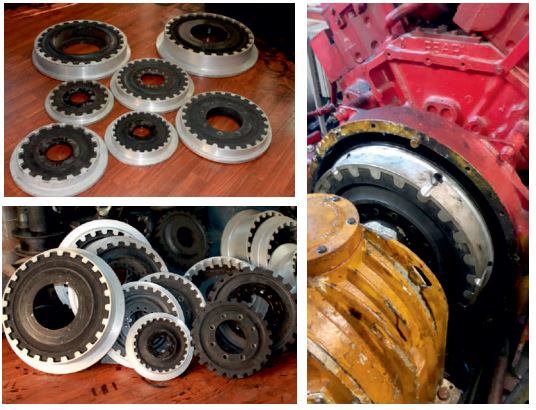

Tırnaklı fleksibl kaplinler genellikle şanzırnan - motor arasına veya jenaratörlerde alternatör - motor arasına makine konstrüksüyon baglantı sistemlerinde hareketi esnek bìr şekilde aktarmak için kullanılır; En büyük özelliği lastik yaşlanmalarında veya deformasyon durumunda kopması halìnde hiçbir yere zarar vermeden makine sistemini korumuş olur.

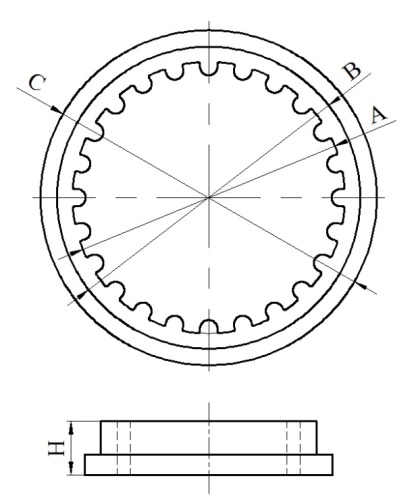

TIRNAKLI ALÜMİNYUM ÖLÇÜLERİ

A

B

C

H

SAE NO

AÇIKLAMA

Ø247

Ø263,5

Ø314,3

45

SAE 8 - SAE 10



Ø276

Ø290

Ø352,4

55

SAE 11-1/2



Ø295

Ø315

Ø352,4

45

SAE 11-1/2



Ø300

Ø312

Ø352,4

66

SAE 11-1/2



Ø307

Ø314,3

Ø352,4

70

SAE 10 - SAE 11 1/2



Ø338

Ø360

Ø352,4

60

SAE 11-1/2



Ø338

Ø360

Ø393,7

60

Delco 15,50



Ø341

Ø362

Ø432

65

-



Ø342

Ø361,2

Ø466,7

70

SAE 14



Ø380 (ÇİN)

Ø398

Ø466,7

115

SAE 14



Ø380 (ÇİN)
26 TIRNAKLI

Ø398

Ø466,7

60

SAE 14



Ø397

Ø417

Ø466,7

60

SAE 14



Ø404

Ø420

Ø466,7

64

SAE 14



Ø408

Ø432

Ø571,5

120

SAE 18



Ø412

Ø440

Ø571,5

117

SAE 18



Ø424

Ø441

Ø466,7

65

SAE 14



Ø428

Ø470

Ø466,7

70

SAE 14


Ø435 (ÇİN)
28 TIRNAKLI

Ø456

Ø517,3

85

SAE 18

 Volant çapı Ø517,3 standart dışı olduğundan dolayı SAE 18'e uygun model yapılmıştır daha sonra torna edilecektir.

Ø438

Ø470

Ø466,7

85

SAE 14



Ø444

Ø470

Ø466,7

80

SAE 14



Ø446

Ø470

Ø466,7

85

SAE 14

Ø442xØ155x24 Tırnaklı kapline uygundur.

Ø450

Ø475

Ø466,7

90

SAE 14

Ø445xØ165x24 Tırnak profili farklı

Ø450

Ø470

Ø466,7

90

SAE 14



Ø450

Ø470

Ø571,5

75

SAE 18



Ø453

Ø480

Ø571,5

120

SAE 18



Ø502

Ø575

Ø571,5

100

SAE 18



Ø527

Ø554

Ø673,1

90

SAE 21



Ø527

Ø550

Ø673,1

190

SAE 21



Ø527

Ø570

Ø614

93

-



Ø527

Ø575

Ø571,5

85

SAE 18

Emax 7000

Ø527

Ø580

Ø571,5

94

SAE 18



Ø527

Ø575

Ø571,5

120

SAE 18



Ø527

Ø580

Ø571,5

130

SAE 18



Ø527

Ø553

Ø673,1

92

SAE 21



Ø535

Ø575

Ø571,5

105

SAE 18



Ø535

Ø575

Ø673,1

105

SAE 21



Ø562

Ø580

Ø673,1

125

SAE 21







NOT: C ölçüsü SAE standartlarına göre üretilmiştir. Ölçüsüne göre torna edilecektir.
NOT: İstenilen ölçülerde alüminyum imalatı yapılır.

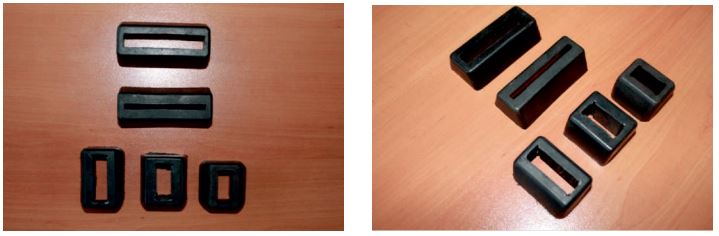

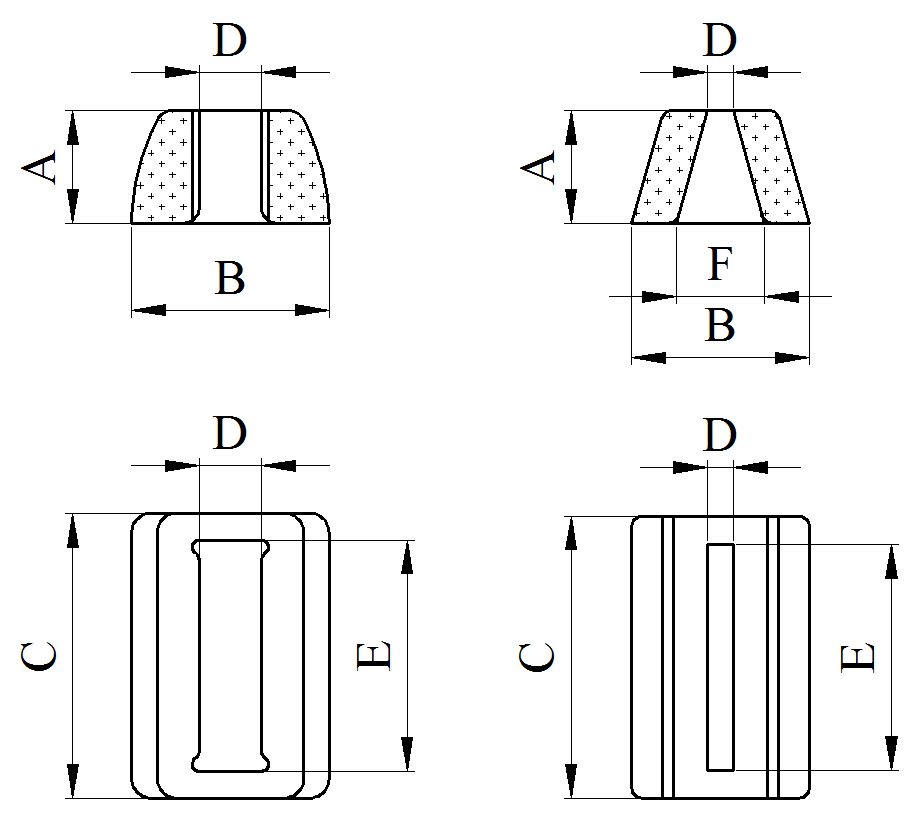

NOT: İstenilen ölçülerde geçmeli tırnaklı kaplin parçası imalatı yapılır.

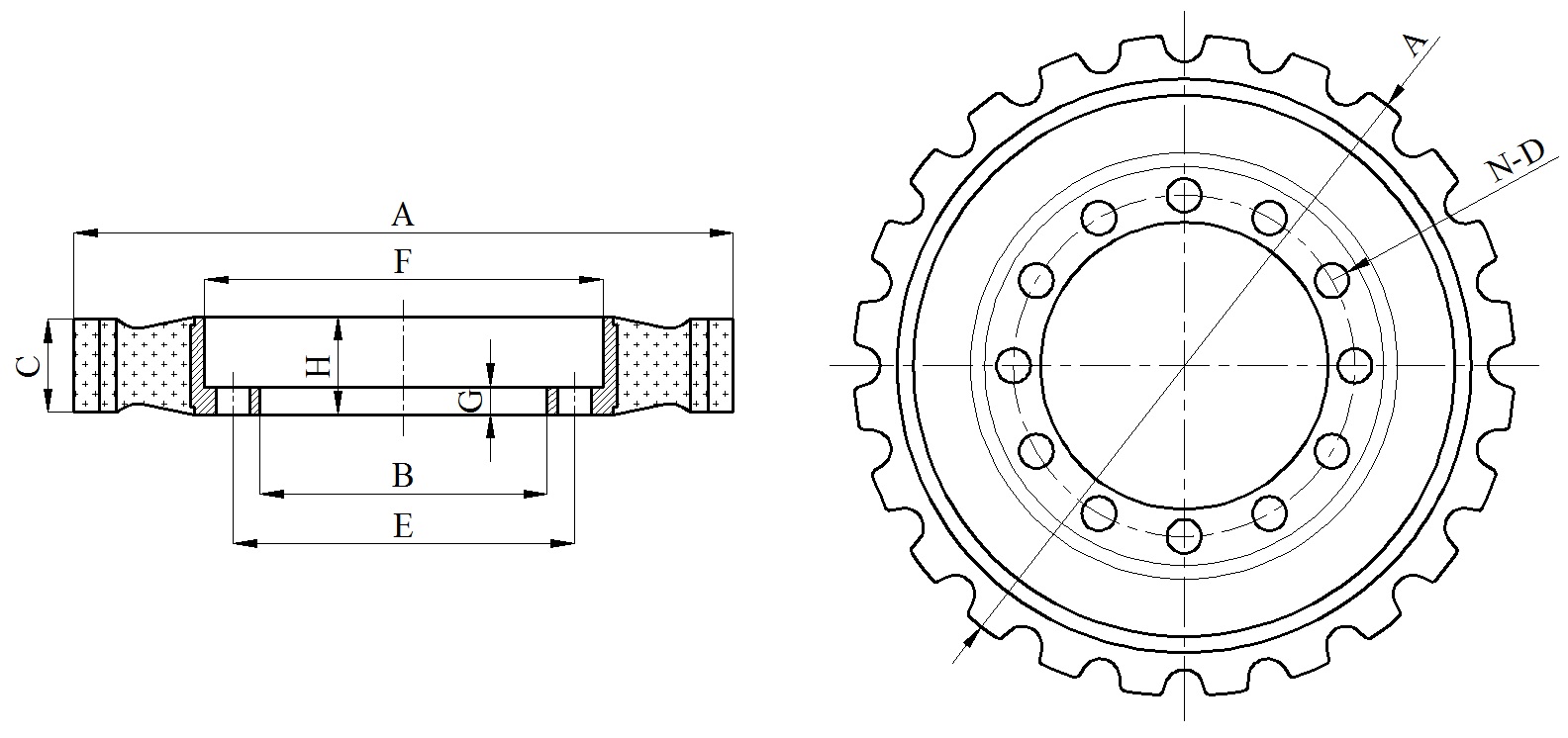

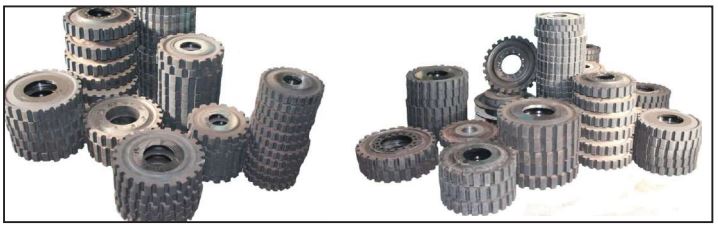

TIRNAKLI LASTİK KAPLİN ÖLÇÜLERİ

KOD-TYPE

A

B

C

H

E

N-D

F

G

TIRNAK SAYISI

GÖBEĞİ DÜZ-AÇILI
CENTER FLAT-ANGLE

TEKNİK ÖZELLİKLER

Ø245xØ80x24

Ø245

Ø80

30

45

100

6-M12-Ø10,5

Ø120

15

24

DÜZ



Ø272xØ80-Ø85x24

Ø272

Ø80-Ø85

35

48

100-110

6-12-Ø12

Ø132

15

24

DÜZ



Ø295xØ95x16

Ø295

Ø95

35

40

115

12-16-Ø10,5

Ø163

10

16

DÜZ



Ø300xØ70x24

Ø300

Ø70

40

66

95

8-Ø11

Ø120

15

24

KONİK - E: MAX 1200



Ø305xØ95x24

Ø305

Ø95

45

76

120

12-Ø12,5

Ø143

15

24

DÜZ

- Ø335xØ100x24

Ø335

Ø100

40

40

135

8-Ø14

-

40

24

DÜZ KAPLİN İÇİ BURÇLU



- Ø335xØ100x24

Ø335

Ø100

40

40

135

8-Ø13

Ø165

14

24

DÜZ



Ø335xØ115x24

Ø335

Ø115

53

89

140

6-Ø13

Ø126-Ø167

16

24

KONİK - DÜZ



Ø335xØ125x24

Ø335

Ø125

50

50

150

20-Ø13

Ø200

12

24

DÜZ



+ Ø340xØ110x16

Ø340

Ø110

45

46

135

12-Ø13-M12

Ø175

13

16

DÜZ



+ Ø340xØ110x16

Ø340

Ø110

45

46

135

12-Ø13-M12

Ø196

13

16

DÜZ



- Ø375xØ125x24

- Ø375xØ155x24

Ø375

Ø375

Ø125

Ø155

74

74

102

102

156-185

185

12-Ø15-Ø17

12-Ø17

Ø191

Ø222

20-30-40

20

24

24

DÜZ - (ÇİN ŞANZUMAN KAPLİN)



Ø395xØ132x24

Ø395

Ø132

53

53

160-175

8-M12-12-Ø16

Ø220

15

24

DÜZ



Ø400xØ155x24

Ø400

Ø155

51

55

180

8-Ø17

Ø265

17

24

DÜZ - E: MAX 2800



- Ø405xØ106x24

Ø405

Ø106

58

80

130

8-Ø12,5

Ø165

16

24

E: MAX 1600 - 2400

KONİK

- Ø405xØ106x24

Ø405

Ø106

58

80

160

16-M12

Ø205

16

24

DÜZ



+ Ø405xØ130x24

Ø405

Ø130

61

102

160

12-Ø17

Ø204

20

24

DÜZ



+ Ø405xØ132x24

Ø405

Ø132

61

102

-

-

Ø146,2

-

24

KONİK AÇILI

Göbekte delik yok

Ø405xØ165x24

Ø405

Ø165

75

90

195

12-Ø17

Ø244

18

24

DÜZ



- Ø420xØ160x24

Ø420

Ø160

60

60

200

8-16-Ø17

Ø258

14

24

DÜZ

Ø420 Kaplin içi burçlu kalıpta basılıyor.

- Ø420xØ183x24

Ø420

Ø183

60

60

230

8-Ø22

Ø183

60

24

KAPLİN İÇİ BURÇLU



- Ø420xØ183-Ø185x24

Ø420

Ø185

60

60

230

8-16-Ø17

Ø258

14

24

DÜZ

Ø420 Kaplin içi burçlu kalıpta basılıyor.

Ø425xØ170-Ø185x24

Ø425

Ø170-Ø185

60

63

220

12-Ø22

Ø257

18

24

DÜZ



 Ø435xØ155x24

Ø435

Ø155

59

80

180

16-Ø17

Ø222

13

24

E: MAX 3500

Göbeği faturalıdır.

Ø435xØ155x24

Ø435

Ø155

59

80

180

16-Ø17

Ø222

18

24

E: MAX 5000

Emax 3500 ve Emax 5000 aynı kalıpta basılmaktadır.

Ø435xØ160x28

 Ø435 Ø160 62 95 200 10-Ø21 Ø240 76 28 DÜZ - (ÇİN ŞANZUMAN KAPLİN)

Ø435xØ210x24

Ø435

Ø210

62

62

236

12-Ø17

Ø300

17

24

DÜZ - E: MAX 4000

Ø445xØ155'den adaptasyon edilmiştir.

Ø440xØ155x24

Ø440

Ø155

62

62

190

12-Ø17

Ø300

18

24

DÜZ

Ø445xØ155'den adaptasyon edilmiştir.

Ø440xØ145x24

Ø440

Ø145

60

76

180

16-Ø17

Ø225-Ø236

16

24

DÜZ



Ø440xØ210x24

Ø440

Ø210

62

62

234

12-Ø17

Ø300

18

24

DÜZ

Ø445xØ155'den adaptasyon edilmiştir.

Ø442xØ155x24

 Ø442 Ø155 56 62 190 12-Ø17 Ø250 18 24 DÜZ

+ Ø445xØ145,85x24

 Ø445 Ø145,85 65 115 - - Ø161,65 - 24 KONİK AÇILI

+ Ø445xØ155x24

 Ø445 Ø155 65 90 190 12-16-Ø17 Ø275 18 24 DÜZ

Ø445xØ155-Ø160x24

Ø445

Ø155-Ø160

74

92

190

16-20-Ø17

Ø230

20

24

DÜZ

GENİŞ

Ø445XØ155-Ø160x24

Ø445

Ø155-Ø160

62

62

190

12-Ø17

Ø240

18

24

DÜZ

DAR

Ø445XØ165x24

Ø445

Ø165

65

90

195-225

16-Ø17-M16

Ø270

18

24

DÜZ



Ø445xØ210x24

Ø445

Ø210

62

62

234

12-Ø17

Ø300

18

24

DÜZ

Ø445xØ155'den adaptasyon edilmiştir.

Ø500xØ190x24

Ø500

Ø190

72

86

220-265

16-Ø17-M20

Ø306

20

24

DÜZ



Ø520xØ240-Ø250x24

Ø520

Ø240-Ø250

82

103

280

16-Ø21

Ø344,2

20

24

DÜZ



Ø525xØ180x24

Ø525

Ø180

-

-

235 (9 ¼’’)

8-Ø20

-

-

24

DÜZ



Ø525xØ205x24

Ø525

Ø205-235

76

85

250-285

16-Ø22-M22

Ø320

25

24

DÜZ

DAR SERİ

Kaplin basıldıktan sonra göbek ve eksen ölçüsü değişiyor

Ø525xØ205x24

 Ø525 Ø205 92 115 250 16-Ø22 Ø320 29 24 DÜZ GENİŞ SERİ

- Ø525xØ210x24

Ø525

Ø210

60

85

236

12-M16-Ø17

Ø290

17 - 18

24

DÜZ - E: MAX 6000

 Göbeği düz ve faturalı 2 farklı modeli vardır.

- Ø525xØ210x24

Ø525

Ø210

60

85

236

12-Ø17

Ø290

18

24

DÜZ - E: MAX 7000

E:max 6000 kalıbında basılıyor dış çember kalıbı değişiyor. (Tırnak derinliği farklıdır.)Göbeği düz ve faturalı 2 farklı modeli vardır.

Ø525xØ240x24

Ø525

Ø240

76

85

270

12-24-M20

Ø320

25

24

DÜZ



Ø530xØ250x24

Ø530

Ø250

79

103

280

16-Ø21-M20

Ø345

20

24

DÜZ



Ø532xØ205x24

Ø532

Ø205

78

85

250

16-Ø22

Ø320

25

24

DÜZ



+ Ø560xØ240x24

Ø560

Ø240

84

87

270

24-Ø21

Ø371,5

18

24

DÜZ - E: MAX 8000

Ø560xØ240x24 tırnaklı kaplinden yapılıyor.Eksen,yükseklik,delik sayısı,ve delik çapı farklı.

+ Ø560xØ240x24

Ø560

Ø240

89

102

280

16-Ø21

Ø371,5

25

24

DÜZ





( + , - ) Aynı kalıpta 2 ayrı ürün basılıyor.
NOT: İstenilen ölçülerde tırnaklı kaplin imalatı yapılır.



MAKİNA VOLANT KAPLİN BAĞLANTI ÖLÇÜLERİ

MOTOR VOLANTI YUVA ÖLÇÜLERI

SAE NO

XD

XB

BAĞLANTI DELİKLERİ

TAPPED HOLES

inch"

mm

inch"

mm

Adet

Ölçüler

00

31,000

787,4

33,50

851

16

1/2" - 13

0

25,00

647,7

26,75

679,4

16

1/2" - 13

1/2

23,000

584,2

24,38

619,2

12

1/2"  - 13

1

20,125

511,1

20,88

530,3

12

7/16" - 11,5

2

17,652

448,3

18,38

466,8

12

3/8" - 10,5

3

16,125

409,5

16,88

428,7

12

3/8" - 10,5

4

14,250

361,9

15,00

381

12

3/8" - 10,5

5

12,375

314,3

13,12

333,2

8

3/8" - 10,5

6

10,500

266,7

11,25

285,7

8

3/8" - 10,5



MOTOR VOLANTI ÖLÇÜLERI

SAE NO

XE

XF

XG

BAĞLANTI DELİKLERİ

TAPPED HOLES

inch"

mm

inch"

mm

inch"

mm

Adet

Ölçüler

SAE 21

26,5

673,1

25,25

641,3

-

-

12

5/8" - 17

SAE 18

22,5

571,5

21,38

543

0,62

15,7

6 - 12

5/8" - 17

SAE 14

18,375

466,7

17,25

438,1

1

25,4

8

1/2" - 13

SAE 11 - 1/2

13,875

352,4

13,12

333,2

1,56

39,6

8

3/8" - 10,5

SAE 10

12,375

314,3

11,62

295,1

2,12

53,8

8

3/8" - 10,5

SAE 8

10,375

263,5

9,62

244,3

2,44

61,9

6

3/8" - 10,5

SAE 7 - 1/2

9,5

241,3

8,75

222,2

1,19

30,2

8

5/16" - 8,5

SAE 6 - 1/2

8,5

215,9

7,88

200

1,19

30,2

6

5/16" - 8,5

Delco 17,75

17,755

450,9

15,5

393,7

0,72

18,2

8

5/8" - 17

Delco 15,50

15,5

393,7

13,88

352,5

0,72

18,2

8

5/8" - 17

Delco 12,75

12,75

323,8

11

279,4

0

0

4

1/2" - 13
